3 фаза 660V AC устройство VFD

SCK300 сериите на WCE са високоефективни, многофункционални дискове, проектирани за индустриална автоматизация, широко използвани при вентилатори, помпи, конвейерни ленти, дробилки и друго оборудване. Ядрото му приема усъвършенствана технология за контрол на вектора, която има характеристиките на точността на регулиране на високата скорост, спестяването на енергия и високата ефективност, стабилната работа и т.н., и може да отговори на нуждите на различни индустриални сценарии. Ние също така направихме персонализирани решения за мобилни Crusher Inverter Control Cabinets, които работят перфектно на много места в цялата страна.

Параметър на продукта (спецификация)

Функция на продукта

● I/O функции

◆ Входно напрежение диапазон: 220V/380V/660V ± 15%

◆ Входната честотна диапазон: 47 ~ 63Hz

◆ Обхват на изходното напрежение: 0 ~ Номинално входно напрежение

Диапазон на честотата на изхода: 0 ~ 400Hz

● Функционални функции

◆ Режим на настройка на честотата: цифрова настройка, аналогова настройка, серийна комуникация, многостепенна, PID настройка и т.н.

◆ Функция за управление на PID

◆ Мултистерна функция за управление: 16 контрол на скоростта

◆ Функция за контрол на честотата на люлеене

◆ Незабавна повреда на захранването, без да се спира функцията

◆ Функция за бърз/джогинг: многофункционален кратък ключ, свободно дефиниран от потребителите

◆ Функция за регулиране на автоматичното напрежение: Когато напрежението на захранващата мрежа се промени, то може автоматично да поддържа постоянното напрежение на изхода

◆ Осигурете до 25 вида функции за защита на неизправностите: над ток, над напрежение, под напрежение, над температура, загуба на фаза, претоварване и други функции за защита

● Характеристики на периферния интерфейс

◆ Програмируем цифров вход: 8 вход

◆ Програмируем аналогов вход: AI1: 0 ~ 10V вход, AI2: 0 ~ 10V или 0 ~ 20mA вход

Open Open Collector Exput: 1 изход

◆ Релеен изход: 2 изхода

◆ Аналогов изход: 2 изхода, 0/4 ~ 20mA или 0 ~ 10V съответно

● Технически характеристики на ефективността

◆ Режим на контрол: Няма PG векторно управление, V/F контрол, контрол на въртящия момент.

◆ Капацитет на претоварване: 150% с номинална текуща 60 -те години; 180% оценен ток 10s

◆ Стартиращ въртящ момент: Без контрол на PG вектор: 0,5Hz/150% (SVC)

◆ Съотношение на скоростта: Няма PG векторна контрола: 1: 100

Приложение на продукта

Продуктите могат да се използват при минно дело, вентилатори, помпи, ново енергийно оборудване и други поводи.

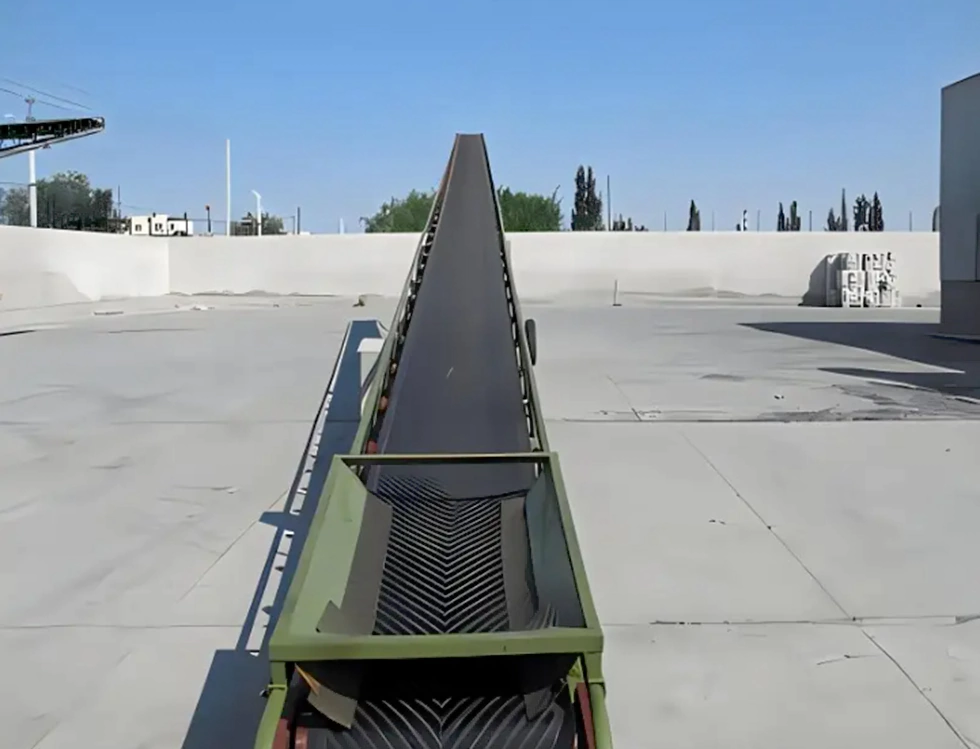

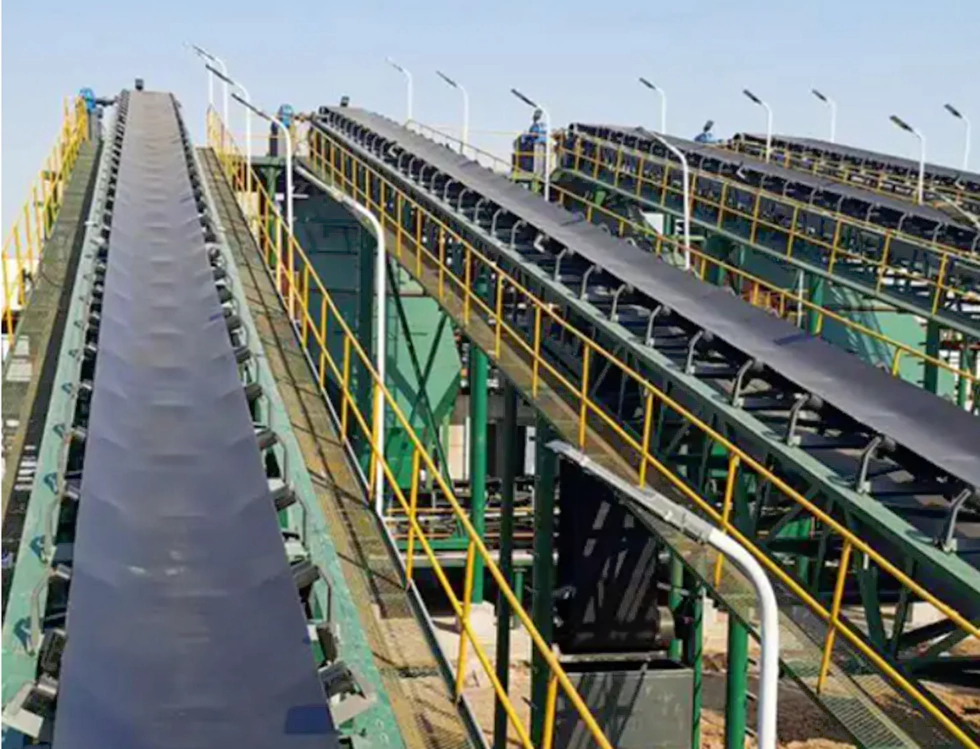

Конвейер, транспортни стоки

Прилагането на честотен преобразувател в конвейерната система е една от ключовите технологии за постигане на ефективно и точно предаване на материали и сортиране

1. Многостепенна трансмисия на материали

Сценарий: Прехвърляне на пакети с различни размери/тежести в склад за логистика

Осъзнат:

Множество набори от параметри на скоростта (като 30Hz/50Hz/80Hz) са предварително зададени и се превключват от PLC или HMI.

В комбинация с фотоелектрическия сензор За да откриете размера на пакета, автоматично съответства на скоростта (голямо нискоскоростно анти-плъзгане, малка високоскоростна ефективност).

2. Прецизно позициониране и сортиране

Сценарий: Центърът за експресно сортиране отклонява колетите по дестинация

Осъзнат:

Обратна връзка на енкодера + Инвертор за контрол на затворен контур, точност на позициониране до ± 1 мм.

Когато пакетът пристигне на порта за сортиране, инверторът извършва фиксиран стоп (DC спиране + нулева скорост на скорост) във връзка с натискането на пръта/роботизираното действие на рамото.

3. Синхронен контрол на сътрудничество

Сценарий: предаване на релето за релето на много сегмента

Осъзнат:

Режим на управление на главния/подчинен: Главният преобразувател на честотата изпраща инструкции за честота, а подчинената машина синхронно следва чрез modbus/canopen.

CASCADE CONTROL: Задният конвейер е 5% по -бърз от предната част, като избягва натрупването на елементи.

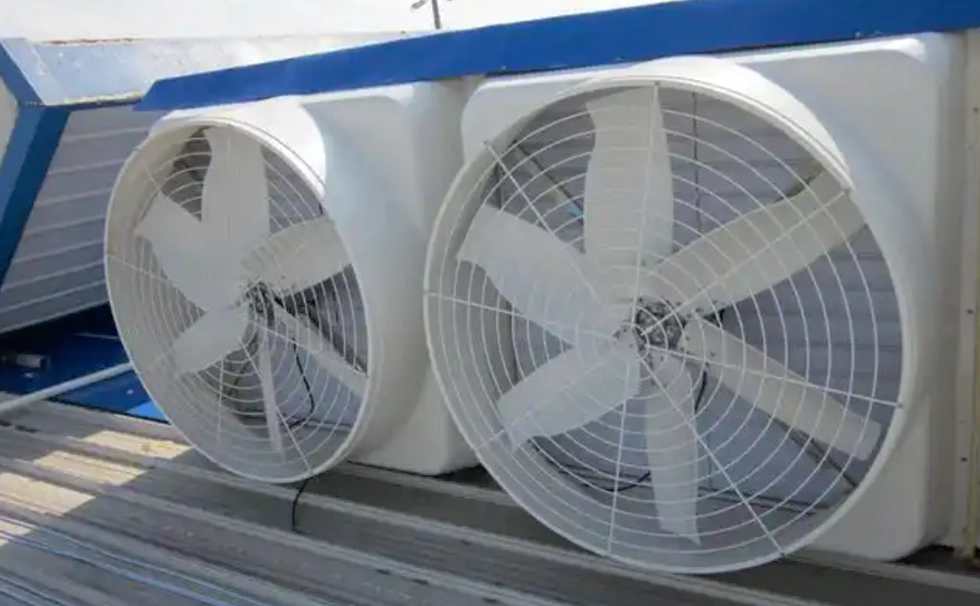

Фенове

Прилагането на честотен преобразувател в областта на вентилаторите не само намалява значително консумацията на енергия, но също така подобрява точността на системата и нивото на автоматизация чрез интелигентен контрол. Серията SCK300 на WCE, с високите му алгоритми за съвместимост и икономия на енергия, може да покрие разнообразните нужди на малките вентилатори към големите индустриални фенове, помагайки на компаниите да постигнат зелено и ефективно производство.

LCD показва множество езикови текст и графики, LED номера на дисплея, по -интуитивни, според вашите предпочитания

VFD обемът е голяма структура, по -голям радиатор, скорост на използване на продукта може да работи нормално в гореща среда като тропически.

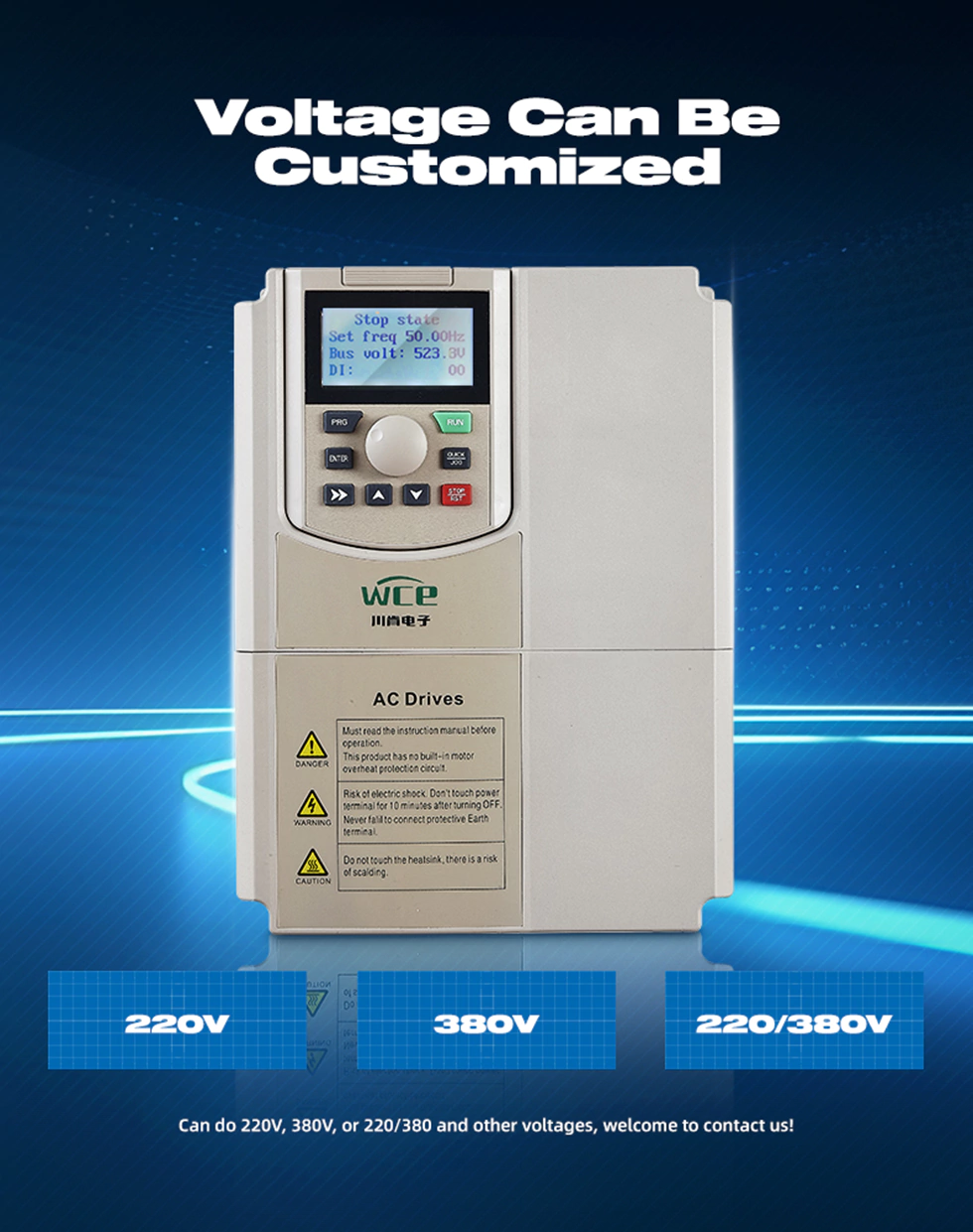

Могат да бъдат персонализирани различни видове режими на вход и изход:

1.3p 380V Вход към 380 V Изход.

2. 3P220V Вход към 3P220V изход.

3. 3P660V Вход към изход 3P660V.

4. 1P220V Вход към 3P 380V Изход.

5. 1P220V Вход към изход 3P220V.

С функцията за проследяване на скоростта може по -добре да се стартира.

Той се предлага с MODBUS RTU комуникация и също така може да внедри Modbus TCP, PRPFIBUS и Profinet чрез добавяне на разширителни карти.

VFD схема на окабеляване.
