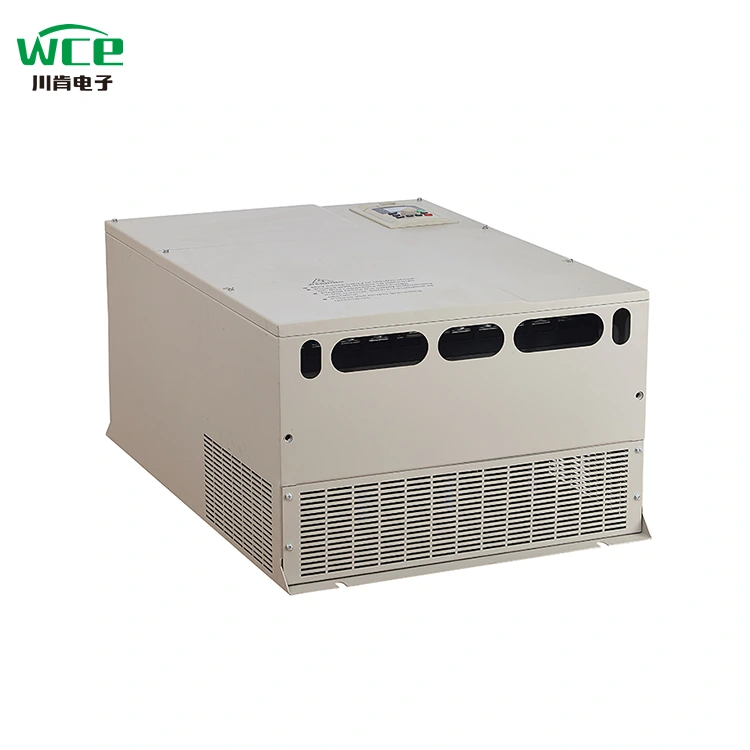

75kW инверторно задвижване с променлива честота (VFD)осигурява регулируем контрол на скоростта за съвместими AC двигатели в промишлени системи. Изборът на правилното устройство обаче изисква повече от съвпадение на номиналната мощност. Купувачите трябва да вземат предвид номиналния ток на двигателя, захранващото напрежение, изискванията за претоварване, характеристиките на натоварването, работната скорост, условията на околната среда и контролните функции. Това ръководство обяснява как работи 75kW VFD, къде може да се използва, кои спецификации заслужават внимание и как да се избегнат общи проблеми при избора и инсталирането. Той също така предлага практичен контролен списък за закупуване за инженери, производители на оборудване, системни интегратори и индустриални дистрибутори, работещи с Zhejiang Chuanken Electric Co., Ltd.
Индустриалните двигатели захранват помпи, вентилатори, компресори, конвейери, миксери и много други видове машини. В приложения, където изискваната скорост се променя с производственото търсене, непрекъснатото пускане на двигател на пълна скорост може да създаде ненужна консумация на енергия, механично напрежение или нестабилност на процеса.
A 75kW инверторно честотно задвижване VFDе електронен контролер на мотор, предназначен да регулира скоростта и работата на съвместим AC двигател чрез регулиране на изходната честота и напрежение според избрания метод на управление. Обозначението 75kW представлява номинален клас на мощност, но използваемата мощност на двигателя зависи от специфичния номинален ток на задвижването, класа на напрежение, номиналната мощност и условията на монтаж.
За производителите на оборудване и индустриалните купувачи правилно избраният VFD може да поддържа по-плавно ускорение, контролирано забавяне, подобрено регулиране на процеса и по-гъвкава работа на двигателя. Той може също така да осигури функции за защита на двигателя и възможности за наблюдение, в зависимост от модела.
Независимо от това, не всяко задвижване от 75kW е подходящо за всеки двигател от 75kW. Две устройства с еднаква номинална мощност може да се различават по капацитет на претоварване, конфигурация на входа, производителност на управление, защита на околната среда и комуникационни интерфейси.
Типично променливочестотно задвижване с променлив ток преобразува входящото променливотоково захранване в постоянен ток чрез токоизправител и връзка с постоянен ток, след което използва електронни превключващи устройства, за да произведе изходен променлив ток с регулируема честота. Системата за управление регулира мощността според избрания режим на работа и изискванията на двигателя.
За AC асинхронен двигател, синхронната скорост е свързана с честотата на захранване и броя на полюсите на двигателя. Намаляването на честотата обикновено намалява скоростта на двигателя, докато увеличаването й повишава скоростта в рамките на разрешения работен диапазон на двигателя и задвижването. Действителната скорост на асинхронния двигател също зависи от натоварването и приплъзването.
Много задвижвания използват управление на волта на херц (V/f) за лесно регулиране на скоростта. Безсензорното векторно управление може да осигури подобрено управление на въртящия момент в приложения, които изискват по-взискателна скорост или натоварване. Наличните функции зависят от конкретния модел на VFD и конфигурацията на двигателя.
Регулируемите рампи на ускорение и забавяне помагат да се контролира колко бързо двигателят стартира и спира. Подходящите настройки на рампата могат да намалят рязкото механично натоварване и да поддържат по-стабилно производство. Натоварвания с висока инерция или изисквания за бързо спиране може да изискват допълнително спирачно оборудване.
В зависимост от модела VFD може да следи ток, напрежение, температура, работна честота и условия на повреда. Електронната защита на двигателя от претоварване и диагностиката на неизправностите могат да помогнат на екипите по поддръжката, но задвижването трябва да бъде конфигурирано правилно и да се използва с всяка необходима външна защита.
75kW VFD може да е подходящ за приложения със средни до големи промишлени двигатели, когато неговите електрически характеристики и възможности за управление съответстват на оборудването. Типичните приложения включват следното.
Регулирането на променлива скорост може да помогне за регулиране на потока или налягането в помпените системи. С подходяща стратегия за контрол може да намали загубите при дроселиране, да поддържа стабилност на налягането и да помогне за управление на променящото се търсене. Все още трябва да се спазват характеристиките на помпата и изискванията за минимален дебит.
Скоростта на вентилатора може да се регулира, за да отговаря на изискванията за вентилация, охлаждане или технологичен въздушен поток. За много системи с центробежни вентилатори намаляването на скоростта може значително да намали потреблението на енергия, при условие че работната точка и изискванията на процеса го позволяват.
Конвейерите често изискват контролирано ускорение и стабилна скорост при променящи се натоварвания. Задвижването трябва да бъде избрано според началния въртящ момент, инерцията на товара, изискванията за спиране и възможността за чести стартирания или претоварвания.
Миксери, производствено оборудване и други промишлени машини може да се нуждаят от регулируема скорост, за да поемат различни материали или етапи на обработка. Подходящият VFD може да подобри оперативната гъвкавост, въпреки че профилът на въртящия момент и изискванията на процеса трябва да ръководят стратегията за управление.
| Приложение | Типична контролна цел | Важен фактор за избор |
|---|---|---|
| Центробежна помпа | Регулиране на потока или налягането | Работа с променлив въртящ момент, PID контрол, минимален поток |
| Индустриален вентилатор | Контрол на въздушния поток и вентилация | Работен диапазон, охлаждане, енергийна оптимизация |
| Конвейер | Контролиран старт и стабилен транспорт | Стартов въртящ момент и капацитет на претоварване |
| Миксер | Регулируема скорост на процеса | Изискване на въртящ момент и променящи се условия на натоварване |
| Компресор | Регулиране на капацитета, където е разрешено | Съвместимост на компресора и изисквания за стартиране |
Това са общи примери за приложения, а не претенции за гарантирана съвместимост. Изискванията на производителя на оборудването и действителните работни условия трябва да определят окончателния избор.
Правилната спецификация предотвратява скъпи несъответствия, неочаквани пътувания и избегнати забавяния при пускане в експлоатация. Преди да поискате оферта, прегледайте следните технически фактори.
Започнете с табелката на двигателя и идентифицирайте неговата номинална мощност и ток при пълно натоварване. Продължителният изходен ток на VFD трябва да отговаря или да надвишава тока, изискван от двигателя при предвидените работни условия. Текущата способност е особено важна, когато двигателят работи при висок въртящ момент или често претоварване.
Потвърдете наличното захранващо напрежение, честота и фазова конфигурация. Входната мощност на устройството трябва да отговаря на захранването, докато изходът трябва да е съвместим с двигателя. Номиналната мощност от 75kW сама по себе си не определя дали даден модел е подходящ за 380V, 400V, 415V или друга захранваща система.
Изискванията за претоварване варират според приложението и модела. Центробежните помпи и вентилатори често използват режим с променлив въртящ момент, докато натоварените конвейери и някои компресори може да изискват по-голяма способност за претоварване. Проверете посочения от производителя процент на претоварване, продължителност, номинален режим на работа и всички свързани условия за намаляване на мощността.
Определете дали управлението V/f е достатъчно или е необходимо векторно управление без сензор. Помислете за начален въртящ момент, производителност при ниска скорост, регулиране на скоростта и дали е необходима обратна връзка от енкодер или сензор за процес.
Температурата на околната среда, прахът, влагата, надморската височина, вентилацията и защитата на корпуса могат да повлияят на работата на устройството. Ако VFD ще бъде монтиран в горещ електрически шкаф или прашна промишлена зона, проверете изискванията за охлаждане, разрешените условия на околната среда и всяко необходимо намаляване на мощността.
Проверете дали приложението изисква цифрови и аналогови входове, релейни изходи, PID управление, регистриране на грешки или комуникация с PLC или система за наблюдение. Поддръжката на протоколи и наличните терминали варират в зависимост от продуктовата серия.
Различните машини поставят различни изисквания към двигателя. Разбирането на профила на натоварване помага да се определи необходимия номинален ток, режим на управление и спирачна конфигурация.
Центробежните помпи, вентилаторите и много вентилатори са обичайни приложения с променлив въртящ момент. Тяхното търсене на въртящ момент обикновено намалява с падането на скоростта. Поради това правилно конфигурираното устройство може да помогне за намаляване на консумацията на енергия, когато системата прекарва значително време при намалена скорост.
Конвейерите, някои обемни помпи и някои миксери може да изискват значителен въртящ момент дори при ниска скорост. Тези приложения често се нуждаят от задвижване с подходящ рейтинг за тежък режим и подходяща способност за претоварване. Охлаждането на двигателя при ниски обороти също трябва да бъде оценено.
Голямо въртящо се оборудване може да генерира регенеративна енергия при забавяне. Товарите, които задвижват двигателя, а не се задвижват от него, също могат да изискват специално боравене. В зависимост от приложението може да е необходим спирачен резистор, спирачен модул или регенеративно решение.
Когато митото е несигурно, предоставете на доставчика вида на товара, началната честота, необходимото време за ускорение, времето за спиране, диапазона на скоростта и очакваните условия на претоварване. Тази информация е по-полезна, отколкото просто да поискате модел от 75kW.
Икономията на енергия е често срещана причина за инсталиране на VFD, но резултатите зависят от машината, стратегията за управление, работния график и дизайна на системата. Задвижването не намалява автоматично консумацията на енергия във всяко приложение.
В много системи с центробежни помпи и вентилатори необходимата мощност може да намалее значително с намаляване на скоростта. Това може да създаде спестявания, когато търсенето варира през деня. Действителният резултат обаче зависи от кривата на системата, статичното налягане, ограниченията на процеса и ефективността на работа на двигателя.
Оценете заедно ефективността на двигателя, загубите при задвижване, загубите при предаване, изискванията на процеса и съществуващия метод за управление. Лошо избран диапазон на скоростта или неподходяща стратегия за управление може да ограничи очакваната полза.
Записвайте работни часове, измерено потребление на енергия, промени в натоварването, тарифи за електроенергия и разходи за поддръжка. Сравнете текущата система с предложената система, управлявана от VFD, като използвате реалистични предположения, вместо да разчитате на универсален процент на спестяване.
| Фактор на разходите | Информация за събиране | Защо има значение |
|---|---|---|
| Консумация на енергия | Измерени kW и годишни работни часове | Оценява потенциалните спестявания на електроенергия |
| Монтаж | Шкаф, окабеляване, филтри и пускане в експлоатация | Определя първоначалната цена на проекта |
| Поддръжка | Изисквания за проверка, охлаждане и обслужване | Поддържа планиране на разходите през жизнения цикъл |
| Изпълнение на процеса | Данни за дебит, налягане, скорост и производство | Проверява дали решението за управление отговаря на оперативните нужди |
Правилната инсталация е от съществено значение за безопасна работа и надеждна работа. Квалифицираният електротехнически персонал трябва да следва инструкциите на производителя на задвижването, приложимите електрически кодове и изискванията за безопасност на машината.
Проверете входящото напрежение, фаза, честота, заземяване и защитни устройства нагоре по веригата. Потвърдете, че избраното устройство е съвместимо със системата за захранване и условията на монтаж.
Осигурете необходимите разстояния, вентилация и разсейване на топлината. Отделете захранващото окабеляване от чувствителното окабеляване за управление, където е подходящо, и следвайте указанията на производителя за прокарване на кабела и електромагнитна съвместимост.
Конфигурирайте номиналното напрежение, ток, честота, скорост и други необходими данни на табелката на двигателя. Приложете подходящите настройки за защита на двигателя и режим на управление според инструкциите на производителя.
Проверете посоката на въртене, ускорение, забавяне, работна скорост, реакция на натоварване и справяне с грешките. Тествайте пълната контролна последователност, преди да пуснете машината за нормално производство.
Запазете настройките на параметрите, информацията за окабеляването, записите за въвеждане в експлоатация и съответната история на алармите. Документацията помага на техниците да възстановят предвидената конфигурация и да отстранят бъдещи проблеми.
За безопасност, изключете захранването и следвайте процедурите за разреждане и проверка на производителя, преди да работите с устройство или свързаното с него оборудване. DC шината може да поддържа опасно напрежение след прекъсване на захранването.
Много грешки в задвижването могат да бъдат проследени до неправилно оразмеряване, лошо охлаждане, неподходящи настройки на параметрите, проблеми с окабеляването или взискателни условия на натоварване. Структурираният процес за отстраняване на неизправности може да намали времето за престой и да избегне ненужната подмяна на компоненти.
Възможните причини включват прекомерно изискване за начален въртящ момент, кратко време за ускорение, механично свързване, неправилни данни на двигателя или неподходящи настройки за управление. Прегледайте историята на грешките и условията на натоварване, преди да коригирате параметрите.
Проверете вентилацията, температурата на шкафа, охлаждащите вентилатори, чистотата на радиатора и зареждането. Проверете дали инсталацията надвишава допустимата температура на околната среда или границите на надморска височина и дали е необходимо намаляване на мощността.
Бързото забавяне или натоварване с висока инерция може да върне енергия към DC шината на задвижването. В зависимост от приложението и дизайна на продукта може да е необходимо по-дълго време за забавяне или подходящо спирачно решение.
Проверете точността на параметрите на двигателя, режима на управление, референтните сигнали за скоростта, окабеляването и промяната на натоварването. За системи със затворен контур проверете съответното устройство за обратна връзка и настройките за управление.
Прегледайте кода на алармата, условията на захранване, контролното окабеляване, мрежовата конфигурация и заземяването. Запишете неизправността, преди да нулирате устройството, и се консултирайте с ръководството на продукта или с квалифицирана техническа поддръжка, когато причината остава неясна.
Превантивната поддръжка трябва да следва сервизния график на производителя и да включва подходящи проверки на вентилационни пътища, електрически връзки, условия на околната среда и записи на грешки.
Индустриалните купувачи могат да намалят пропуските в спецификациите и забавянията на доставките, като изготвят пълна техническа справка, преди да поискат оферти.
Zhejiang Chuanken Electric Co., Ltd.служи като фирмена референция за купувачи, оценяващи промишлени продукти за управление на мотори. Когато обсъждат 75kW инверторен честотен задвижващ механизъм, купувачите трябва да осигурят предвиденото приложение и електрически изисквания, така че да могат да бъдат потвърдени подходящата продуктова серия и конфигурация.
За проекти на OEM, надстройки на оборудване и доставки от дистрибутори, сравняването на доставчиците относно техническата пригодност, документацията, сервизната поддръжка и общите оперативни разходи осигурява по-силна основа за решения за закупуване, отколкото самото сравняване на номинални мощности.
75kW VFD контролира скоростта и работата на съвместим променливотоков двигател чрез регулиране на неговата изходна честота и напрежение. В зависимост от модела, той може също така да осигури защита на двигателя, регулируемо ускорение и забавяне, мониторинг и интегриране на промишлено управление.
Може да е подходящо, но само мощността не е достатъчна. Проверете номиналния ток и напрежение на двигателя, непрекъснатия изходен ток на задвижването, капацитета на претоварване, номиналния режим на работа и работните условия, преди да потвърдите съвместимостта.
Потенциалните приложения включват индустриални помпи, вентилатори, вентилатори, конвейери, миксери и съвместими компресори. Пригодността зависи от спецификациите на двигателя, характеристиките на натоварването, необходимия въртящ момент и възможностите на избраното задвижване.
Може да намали консумацията на енергия в подходящи приложения с променлива скорост, особено когато търсенето на помпа или вентилатор се променя с течение на времето. Действителните спестявания зависят от профила на натоварване, дизайна на системата, работните часове, загубите на задвижване и стратегията за управление.
Необходимото напрежение зависи от конкретния модел на продукта и регионалната енергийна система. Потвърдете захранващото напрежение, фазата и честотата спрямо листа с данни на производителя, вместо да приемате, че всички 75kW задвижвания споделят една и съща електрическа конфигурация.
Не всяко приложение изисква такъв. Може да е необходим спирачен резистор или друго спирачно решение, когато товарът има висока инерция, изисква бързо забавяне или връща значителна енергия към задвижването. Потвърдете съвместимостта и размера с производителя.
Оценете техническата документация на доставчика, пригодността на продукта, качествените процеси, способността за поддръжка, гаранционните условия, договореностите за доставка и способността за изясняване на изискванията за приложение. Поискайте точните спецификации на модела, преди да направите поръчка.
Подгответе данните за табелката на двигателя, захранващото напрежение, вида на приложението, изискванията за претоварване, контролните функции, средата на инсталиране, количеството и дестинацията за доставка. Тези подробности помагат на доставчика да оцени подходящата конфигурация на устройството.
Търсите 75kW инверторен честотен регулатор за вашето оборудване, производствена линия или проект за управление на мотор?Zhejiang Chuanken Electric Co., Ltd. е компанията, с която да се свържете за продуктова информация и технически дискусии относно вашите изисквания за приложение.
Споделете вашите спецификации на двигателя, захранващо напрежение, тип товар, работни условия и необходими контролни функции, за да помогнете за установяване на подходящата конфигурация на продукта. Ясната техническа информация улеснява оценката на съвместимостта, нуждите от инсталиране и разходите по проекта.
Свържете се с насза да обсъдите вашите индустриални VFD изисквания, да поискате продуктова документация и да проучите подходящо решение за управление на двигателя за вашия проект.
Свържете се с насза информация за продуктаПотвърдете наличността на модела, техническите оценки, сертификатите и търговските условия директно с доставчика, преди да поръчате.
