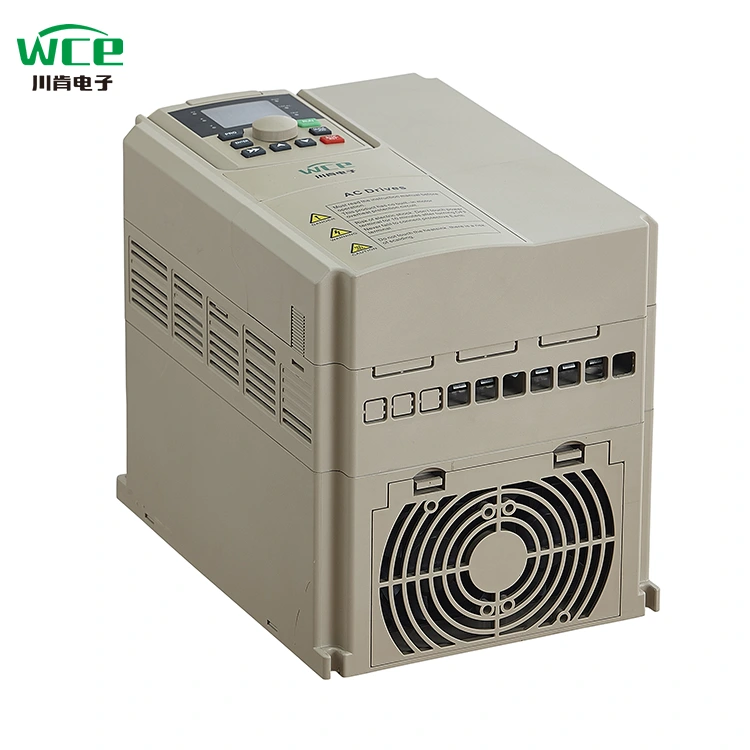

7,5kW променлива честотна задвижване за помпа

SCK300 Series е инвертор с висока производителност, предназначен за индустриална автоматизация, който интегрира многофункционална и висока ефективност и пестене на енергия и е подходящ за управление на задвижването на разнообразие от индустриално оборудване.

Основни функции и предимства

Усъвършенствана технология за управление на вектора: регулиране на високата точност на скоростта и стабилна работа, отлична динамична реакция.

Висока ефективност и икономия на енергия: Оптимизиране на ефективността на работата на двигателя и значително намалете консумацията на енергия.

Широка съвместимост: Поддържайте сложни условия на работа на вентилатори, помпи, конвейерни ленти, дробилки и друго оборудване.

Сценарий на кандидатстване

Гъвкаво приложение в следните области:

Контрол на течността (вентилатор, натоварване на помпата)

Пренос на материали (конвейер, асансьор)

Тежка машина (трошачка, миксер)

Разширяване и надграждане

Безпроблемно надграждане до SCK350: Подобряване на производителността и разширяване на функционалните модули чрез подмяна на контролната платка.

Адаптиране на специално оборудване като кранове: Разширителните карти се поддържат след надграждане, за да се отговори на изискванията на професионални сценарии като контрол на въртящия момент и многомоторна синхронизация.

С модулни дизайнерски и технологични подобрения, SCK серията може да бъде адаптирана към различни нужди от индустриална автоматизация, от основни до напреднали.

Параметър на продукта (спецификация)

Функция на продукта

● I/O функции

◆ Входно напрежение диапазон: 220V/380V/660V ± 15%

◆ Входната честотна диапазон: 47 ~ 63Hz

◆ Обхват на изходното напрежение: 0 ~ Номинално входно напрежение

Диапазон на честотата на изхода: 0 ~ 400Hz

● Характеристики на периферния интерфейс

◆ Програмируем цифров вход: 8 вход

◆ Програмируем аналогов вход: AI1: 0 ~ 10V вход, AI2: 0 ~ 10V или 0 ~ 20mA вход

Open Open Collector Exput: 1 изход

◆ Релеен изход: 2 изхода

◆ Аналогов изход: 2 изхода, 0/4 ~ 20mA или 0 ~ 10V съответно

● Технически характеристики на ефективността

◆ Режим на контрол: Няма PG векторно управление, V/F контрол, контрол на въртящия момент.

◆ Капацитет на претоварване: 150% с номинална текуща 60 -те години; 180% оценен ток 10s

◆ Стартиращ въртящ момент: Без контрол на PG вектор: 0,5Hz/150% (SVC)

◆ Съотношение на скоростта: Няма PG векторна контрола: 1: 100

● Функционални функции

◆ Режим на настройка на честотата: цифрова настройка, аналогова настройка, серийна комуникация, многостепенна, PID настройка и т.н.

◆ Функция за управление на PID

◆ Мултистерна функция за управление: 16 контрол на скоростта

◆ Функция за контрол на честотата на люлеене

◆ Незабавна повреда на захранването, без да се спира функцията

◆ Функция за бърз/джогинг: многофункционален кратък ключ, свободно дефиниран от потребителите

◆ Функция за регулиране на автоматичното напрежение: Когато напрежението на захранващата мрежа се промени, то може автоматично да поддържа постоянното напрежение на изхода

◆ Осигурете до 25 вида функции за защита на неизправностите: над ток, над напрежение, под напрежение, над температура, загуба на фаза, претоварване и други функции за защита

Приложение на продукта

Продуктите могат да се използват в металургия и химическа промишленост, компресори, кранове, общински инженерни случаи.

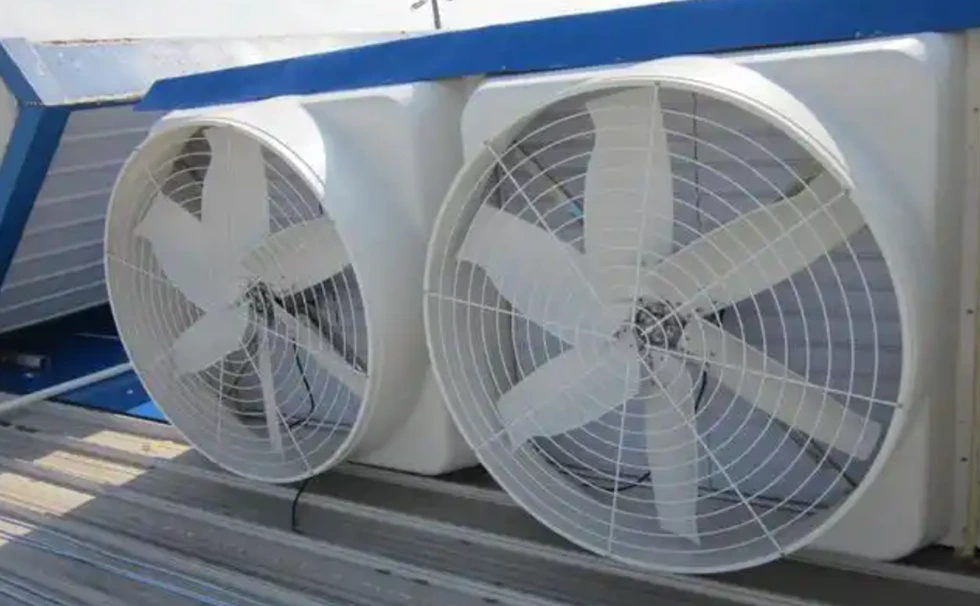

Прилагането на честотен преобразувател в областта на вентилаторите не само намалява значително консумацията на енергия, но също така подобрява точността на системата и нивото на автоматизация чрез интелигентен контрол. Серията SCK300 на WCE, с високите му алгоритми за съвместимост и икономия на енергия, може да покрие разнообразните нужди на малките вентилатори към големите индустриални фенове, помагайки на компаниите да постигнат зелено и ефективно производство.

Полетно напояване

При селскостопанско напояване VFD за подаване на водоснабдяване с постоянно налягане е почти стандартно. На първо място, в процеса на стартиране на помпата, VFD постепенно може да увеличи работната си честота, така че помпата да може да работи бавно, така че водата да не причини твърде голямо влияние върху тръбопровода. След това VFD може да се използва заедно с манометър за отдалечено налягане или сензор за налягане, за да се изравни налягането в нашите тръби. И накрая, VFD може да контролира тръбопровода за защита на налягането, но и чрез собственото си претоварване, претоварване, свръхналягане, защита на налягането, за да намали щетите на помпата.

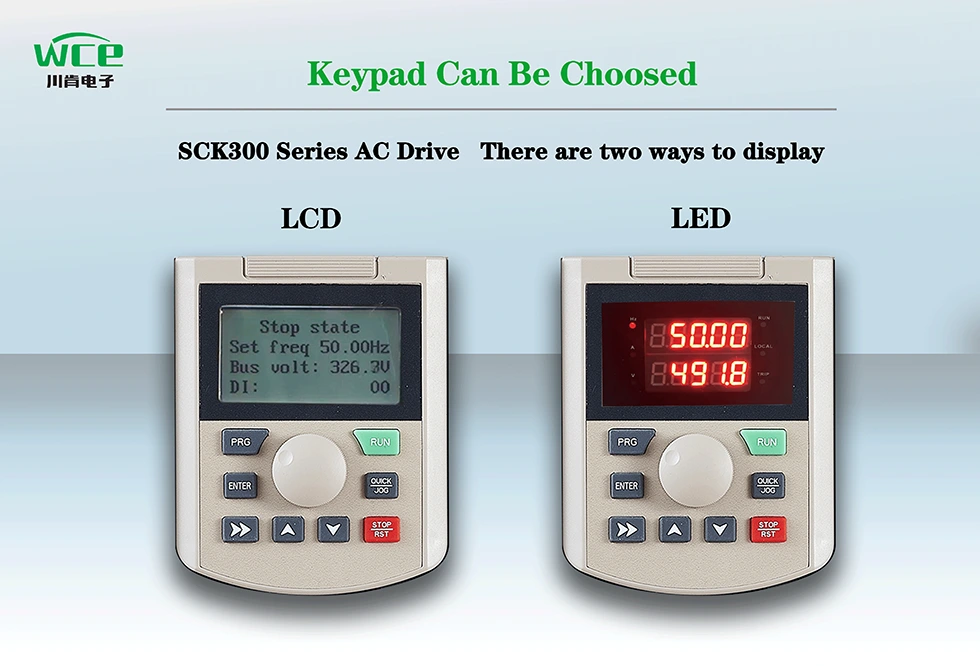

Предлагат се два режима на показване:

1.LCD дисплей: Идват с китайски и английски дисплей, можете също да персонализирате руски, португалски, испански, персийски и други езици.

2. ИЗПЪЛНЕНИЕ: Традиционен цифров дисплей на тръбата, дисплей с двойна линия, наблюдавайте два набора данни едновременно.

VFD приема широк и мащабен структурен дизайн, интегрира компоненти за охлаждане с голям размер и има висока способност за работа с високо натоварване и висока скорост на използване на ефективност. Чрез укрепване на охладителната система и подбор на устойчиви на високо температура компоненти, тя може стабилно да се адаптира към висока температура и тежки условия на работа като тропически.

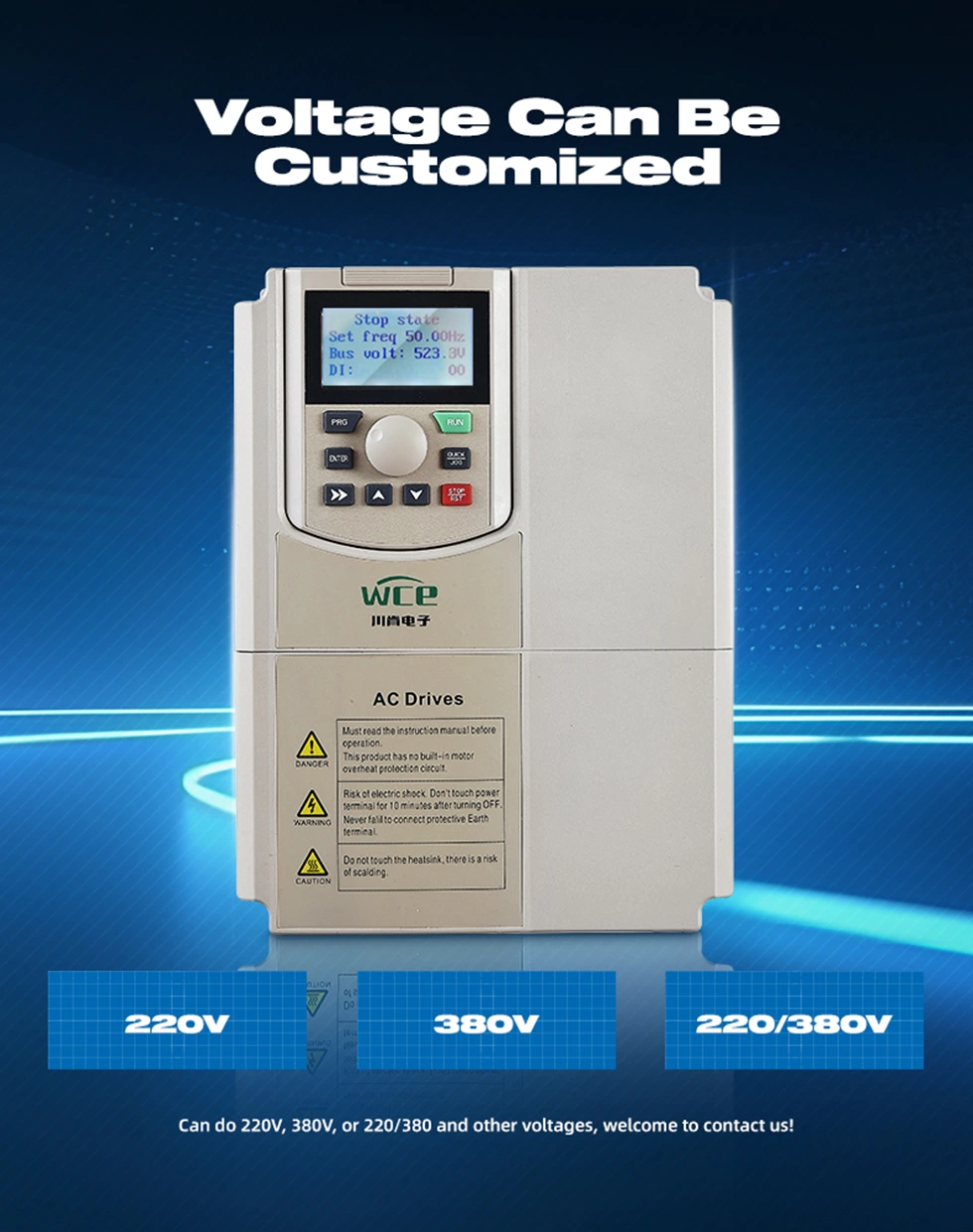

Могат да бъдат персонализирани различни видове режими на вход и изход:

1.3p 380V Вход към 380 V Изход.

2. 3P220V Вход към 3P220V изход.

3. 3P660V Вход към изход 3P660V.

4. 1P220V Вход към 3P 380V Изход.

5. 1P220V Вход към изход 3P220V.

С функцията за проследяване на скоростта може по -добре да се стартира.

Той се предлага с MODBUS RTU комуникация и също така може да внедри Modbus TCP, PRPFIBUS и Profinet чрез добавяне на разширителни карти.

VFD схема на окабеляване.
