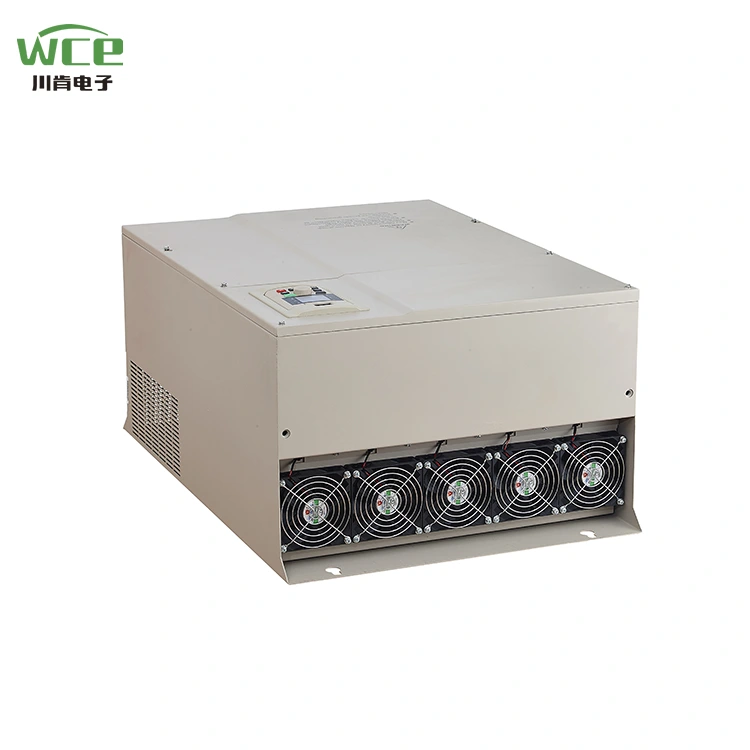

90kW VFD AC Drive за трошачка

Серията SCK300 на WCE е високоефективна, многостранна честотна конвертор, предназначен за индустриална автоматизация, широко използван при вентилатори, помпи, конвейерни ленти, дробилки и друго оборудване. Ядрото му приема усъвършенствана технология за контрол на вектора и има характеристиките на регулирането на високата точност, спестяването на енергия, високата ефективност и стабилната работа, за да отговори на нуждите на различни индустриални сценарии. В допълнение, SCK300 може да бъде модернизиран до SCK350 чрез надграждане на контролната платка, след което картите за разширяване могат да се добавят и прилагат върху оборудване като кранове.

Параметър на продукта (спецификация)

Функция на продукта

● I/O функции

◆ Входно напрежение диапазон: 220V/380V/660V ± 15%

◆ Входната честотна диапазон: 47 ~ 63Hz

◆ Обхват на изходното напрежение: 0 ~ Номинално входно напрежение

Диапазон на честотата на изхода: 0 ~ 400Hz

● Характеристики на периферния интерфейс

◆ Програмируем цифров вход: 8 вход

◆ Програмируем аналогов вход: AI1: 0 ~ 10V вход, AI2: 0 ~ 10V или 0 ~ 20mA вход

Open Open Collector Exput: 1 изход

◆ Релеен изход: 2 изхода

◆ Аналогов изход: 2 изхода, 0/4 ~ 20mA или 0 ~ 10V съответно

● Технически характеристики на ефективността

◆ Режим на контрол: Няма PG векторно управление, V/F контрол, контрол на въртящия момент.

◆ Капацитет на претоварване: 150% с номинална текуща 60 -те години; 180% оценен ток 10s

◆ Стартиращ въртящ момент: Без контрол на PG вектор: 0,5Hz/150% (SVC)

◆ Съотношение на скоростта: Няма PG векторна контрола: 1: 100

● Функционални функции

◆ Режим на настройка на честотата: цифрова настройка, аналогова настройка, серийна комуникация, многостепенна, PID настройка и т.н.

◆ Функция за управление на PID

◆ Мултистерна функция за управление: 16 контрол на скоростта

◆ Функция за контрол на честотата на люлеене

◆ Незабавна повреда на захранването, без да се спира функцията

◆ Функция за бърз/джогинг: многофункционален кратък ключ, свободно дефиниран от потребителите

◆ Функция за регулиране на автоматичното напрежение: Когато напрежението на захранващата мрежа се промени, то може автоматично да поддържа постоянното напрежение на изхода

◆ Осигурете до 25 вида функции за защита на неизправностите: над ток, над напрежение, под напрежение, над температура, загуба на фаза, претоварване и други функции за защита

Приложение на продукта

Продуктите могат да се използват в металургия и химическа промишленост, компресори, кранове, общински инженерни случаи.

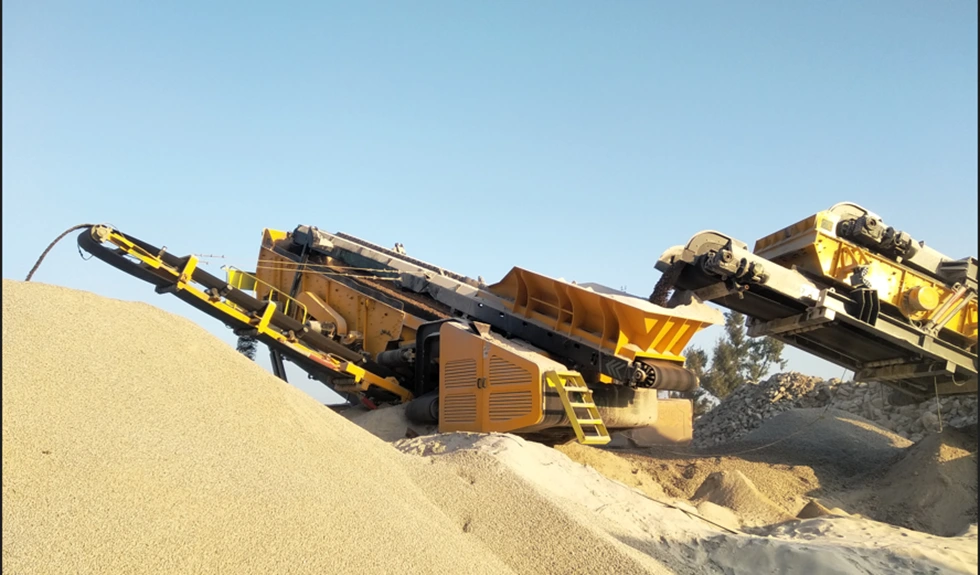

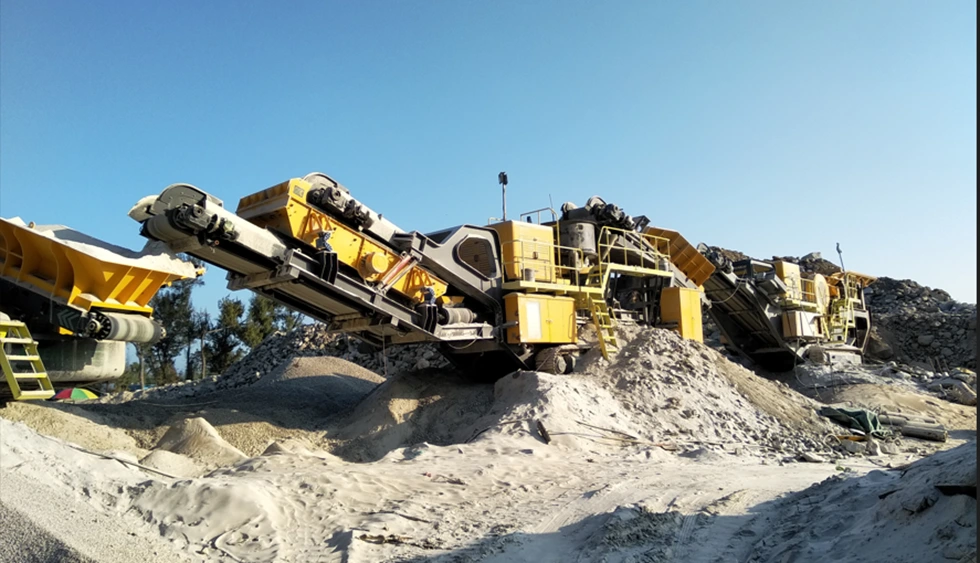

Трошачка, сортиране на камъни с различни размери.

VFD се използва широко в индустрията на трошачката, може да се използва в удара на Crusher, челюстната дробилка, конусната дробилка, чука Crusher и др. Може да се използва в гостоприемник с висока мощност, да намали началния ток, да регулира скоростта на дробителката, когато скоростта е намалена, но също така може да спести около 50%. Честотният преобразувател, използван в трошачката, може да намали механичното въздействие и да удължи експлоатационния живот на оборудването.

Полетно напояване

При селскостопанско напояване VFD за подаване на водоснабдяване с постоянно налягане е почти стандартно. На първо място, в процеса на стартиране на помпата, VFD постепенно може да увеличи работната си честота, така че помпата да може да работи бавно, така че водата да не причини твърде голямо влияние върху тръбопровода. След това VFD може да се използва заедно с манометър за отдалечено налягане или сензор за налягане, за да се изравни налягането в нашите тръби. И накрая, VFD може да контролира тръбопровода за защита на налягането, но и чрез собственото си претоварване, претоварване, свръхналягане, защита на налягането, за да намали щетите на помпата.

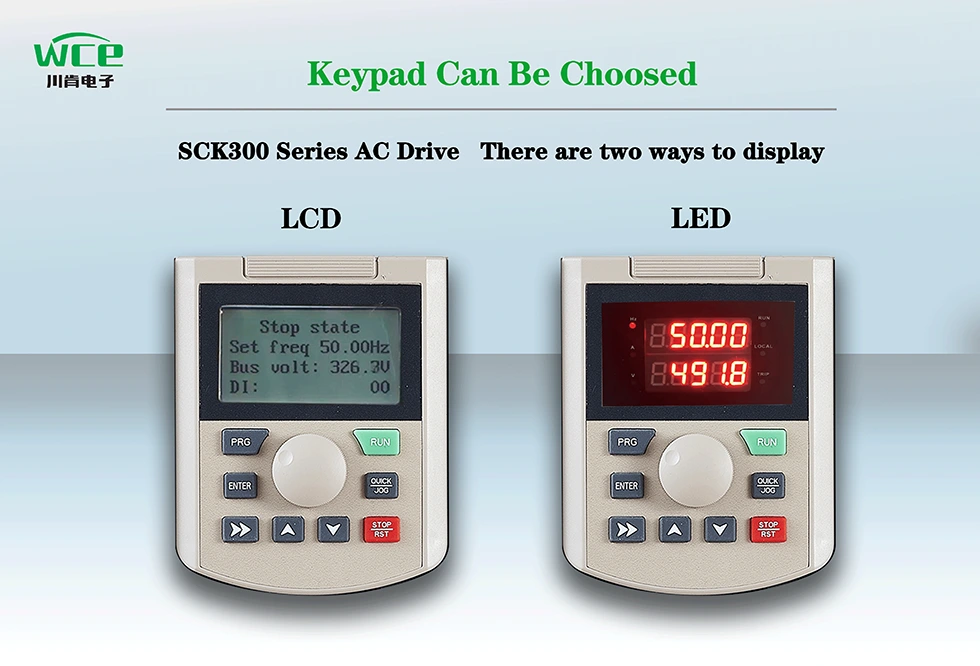

Предлагат се два режима на показване:

1.LCD дисплей: Идват с китайски и английски дисплей, можете също да персонализирате руски, португалски, испански, персийски и други езици.

2. ИЗПЪЛНЕНИЕ: Традиционен цифров дисплей на тръбата, дисплей с двойна линия, наблюдавайте два набора данни едновременно.

VFD обемът е голяма структура, по -голям радиатор, скорост на използване на продукта може да работи нормално в гореща среда като тропически.

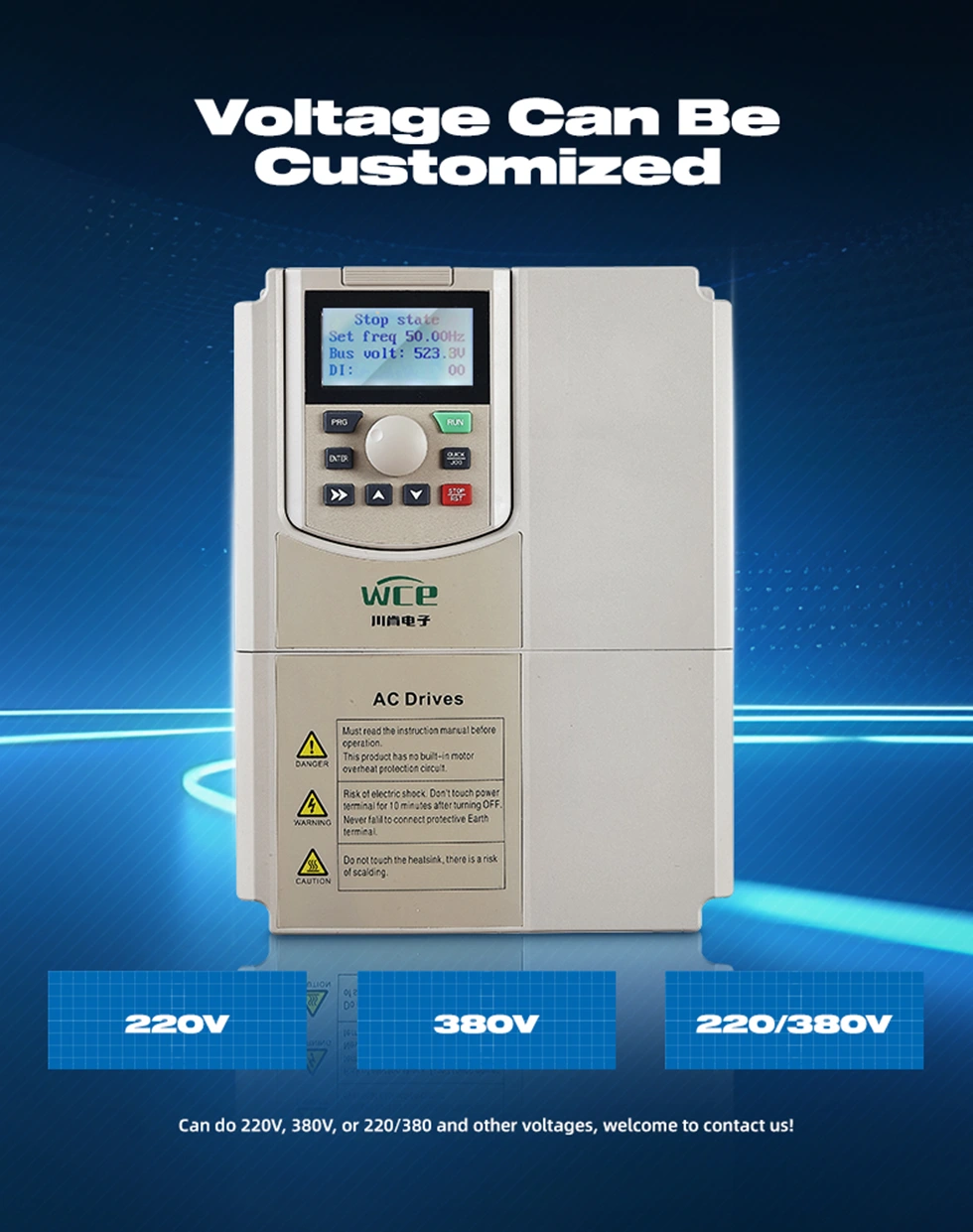

Могат да бъдат персонализирани различни видове режими на вход и изход:

1.3p 380V Вход към 380 V Изход.

2. 3P220V Вход към 3P220V изход.

3. 3P660V Вход към изход 3P660V.

4. 1P220V Вход към 3P 380V Изход.

5. 1P220V Вход към изход 3P220V.

С функцията за проследяване на скоростта може по -добре да се стартира.

Той се предлага с MODBUS RTU комуникация и също така може да внедри Modbus TCP, PRPFIBUS и Profinet чрез добавяне на разширителни карти.

VFD схема на окабеляване.
