LED дисплей AC устройство VFD

SCK300 сериите на WCE са високоефективни, многофункционални дискове, проектирани за индустриална автоматизация, широко използвани при вентилатори, помпи, конвейерни ленти, дробилки и друго оборудване. Ядрото му приема усъвършенствана технология за контрол на вектора, която има характеристиките на точността на регулиране на високата скорост, спестяването на енергия и високата ефективност, стабилната работа и т.н., и може да отговори на нуждите на различни индустриални сценарии. Ние също така направихме персонализирани решения за мобилни Crusher Inverter Control Cabinets, които работят перфектно на много места в цялата страна.

Параметър на продукта (спецификация)

Функция на продукта

● I/O функции

◆ Входно напрежение диапазон: 220V/380V/660V ± 15%

◆ Входната честотна диапазон: 47 ~ 63Hz

◆ Обхват на изходното напрежение: 0 ~ Номинално входно напрежение

Диапазон на честотата на изхода: 0 ~ 400Hz

● Функционални функции

◆ Режим на настройка на честотата: цифрова настройка, аналогова настройка, серийна комуникация, многостепенна, PID настройка и т.н.

◆ Функция за управление на PID

◆ Мултистерна функция за управление: 16 контрол на скоростта

◆ Функция за контрол на честотата на люлеене

◆ Незабавна повреда на захранването, без да се спира функцията

◆ Функция за бърз/джогинг: многофункционален кратък ключ, свободно дефиниран от потребителите

◆ Функция за регулиране на автоматичното напрежение: Когато напрежението на захранващата мрежа се промени, то може автоматично да поддържа постоянното напрежение на изхода

◆ Осигурете до 25 вида функции за защита на неизправностите: над ток, над напрежение, под напрежение, над температура, загуба на фаза, претоварване и други функции за защита

● Характеристики на периферния интерфейс

◆ Програмируем цифров вход: 8 вход

◆ Програмируем аналогов вход: AI1: 0 ~ 10V вход, AI2: 0 ~ 10V или 0 ~ 20mA вход

Open Open Collector Exput: 1 изход

◆ Релеен изход: 2 изхода

◆ Аналогов изход: 2 изхода, 0/4 ~ 20mA или 0 ~ 10V съответно

● Технически характеристики на ефективността

◆ Режим на контрол: Няма PG векторно управление, V/F контрол, контрол на въртящия момент.

◆ Капацитет на претоварване: 150% с номинална текуща 60 -те години; 180% оценен ток 10s

◆ Стартиращ въртящ момент: Без контрол на PG вектор: 0,5Hz/150% (SVC)

◆ Съотношение на скоростта: Няма PG векторна контрола: 1: 100

Приложение на продукта

Продуктите могат да се използват при минно дело, вентилатори, помпи, ново енергийно оборудване и други поводи.

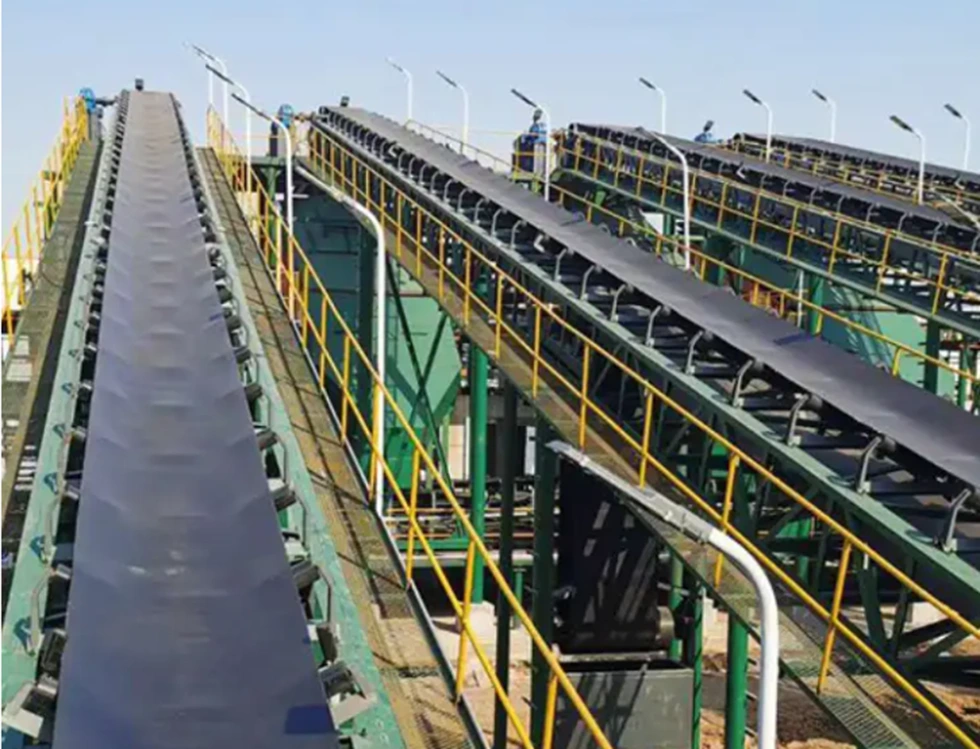

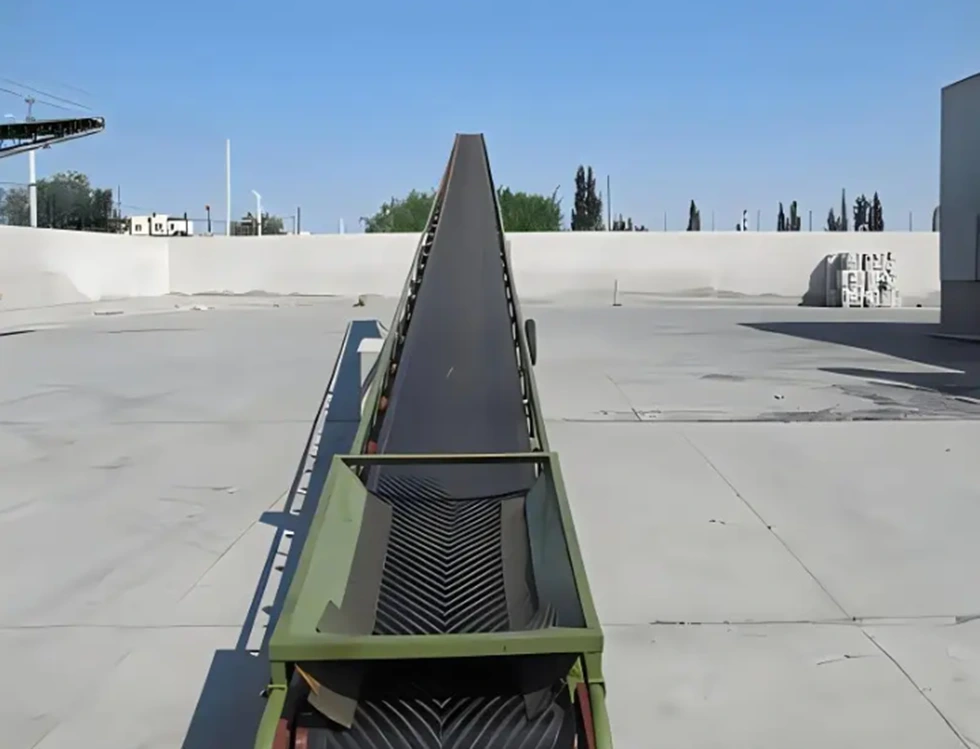

Конвейер, транспортни стоки

Прилагането на честотен преобразувател в конвейерната система е една от ключовите технологии за постигане на ефективно и точно предаване на материали и сортиране

1. Многостепенна трансмисия на материали

Сценарий: Прехвърляне на пакети с различни размери/тежести в склад за логистика

Осъзнат:

Множество набори от параметри на скоростта (като 30Hz/50Hz/80Hz) са предварително зададени и се превключват от PLC или HMI.

В комбинация с фотоелектрическия сензор За да откриете размера на пакета, автоматично съответства на скоростта (голямо нискоскоростно анти-плъзгане, малка високоскоростна ефективност).

2. Прецизно позициониране и сортиране

Сценарий: Центърът за експресно сортиране отклонява колетите по дестинация

Осъзнат:

Обратна връзка на енкодера + Инвертор за контрол на затворен контур, точност на позициониране до ± 1 мм.

Когато пакетът пристигне на порта за сортиране, инверторът извършва фиксиран стоп (DC спиране + нулева скорост на скорост) във връзка с натискането на пръта/роботизираното действие на рамото.

3. Синхронен контрол на сътрудничество

Сценарий: предаване на релето за релето на много сегмента

Осъзнат:

Режим на управление на главния/подчинен: Главният преобразувател на честотата изпраща инструкции за честота, а подчинената машина синхронно следва чрез modbus/canopen.

CASCADE CONTROL: Задният конвейер е 5% по -бърз от предната част, като избягва натрупването на елементи.

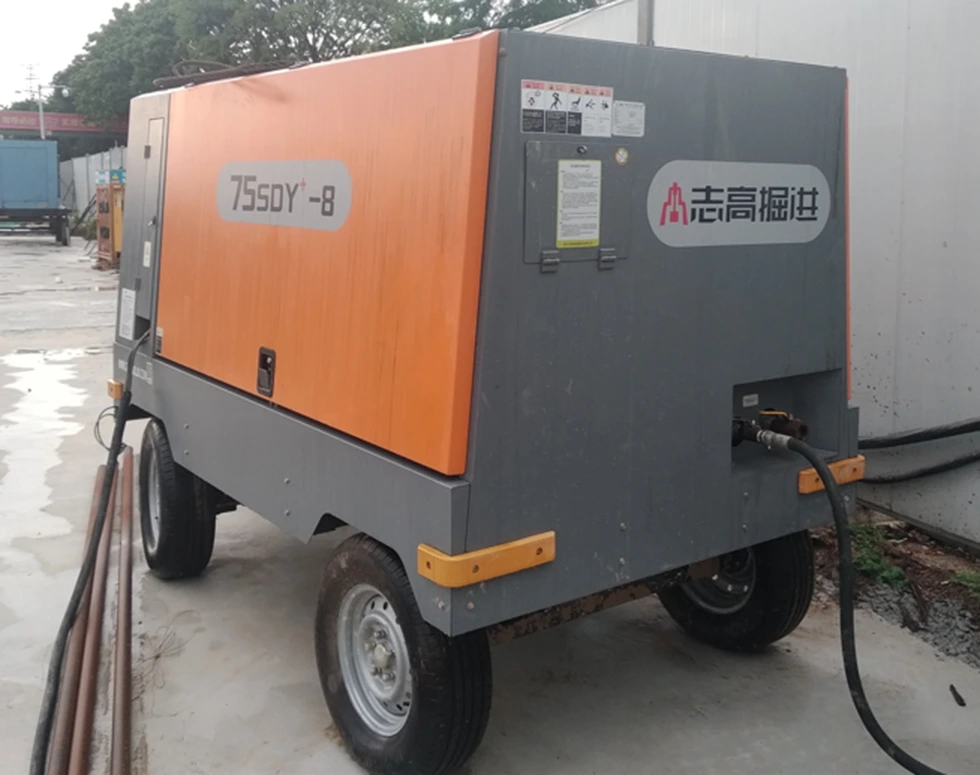

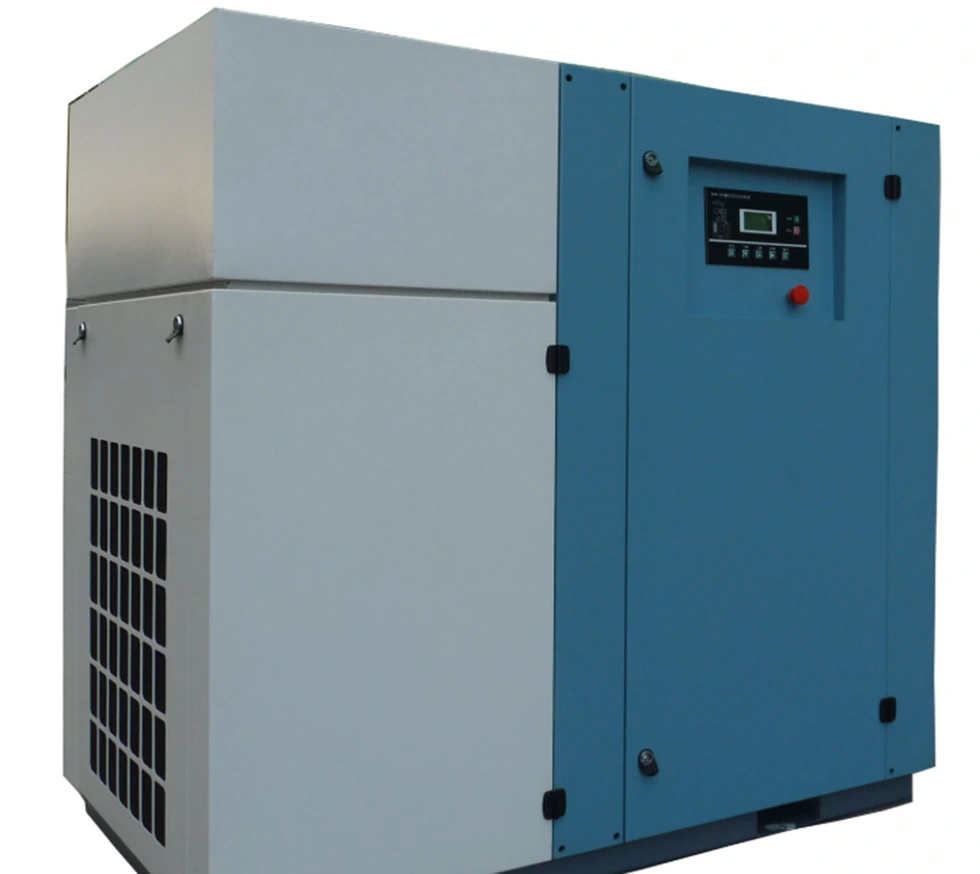

Въздушен компресор

Инверторът на въздушния компресор е специален инвертор, пригоден за всички видове въздушни компресори. Трансформацията на променливата честота на въздушния компресор може да направи стабилното налягане на газ, чрез регулатора на налягането, въздушният компресор може да продължи да работи под зададената стойност на налягането, налягането е стабилно и надеждно, а налягането може да бъде без типа и регулируемо по всяко време. Мотор За постигане на мек старт, цикълът на живота и поддръжката на компресора ще бъде значително разширен. Обемът на изгорелите газове на въздушния компресор се контролира от скоростта на въздушния компресор, плочата на въздушния клапан в цилиндъра вече не се отваря многократно и затваря, а условията на труд като седалката на клапана и пружината значително се подобряват, което избягва рязкото поток и въздействието на газ с висока температура и високо налягане, а работното натоварване на поддържането се намалява.

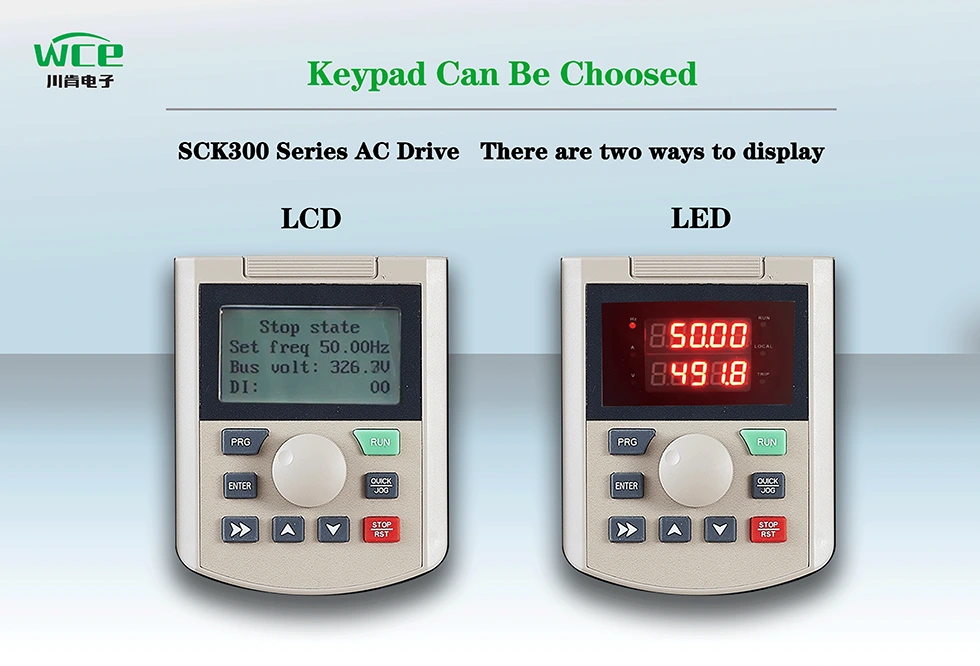

LCD показва множество езикови текст и графики, LED номера на дисплея, по -интуитивни, според вашите предпочитания

VFD обемът е голяма структура, по -голям радиатор, скорост на използване на продукта може да работи нормално в гореща среда като тропически.

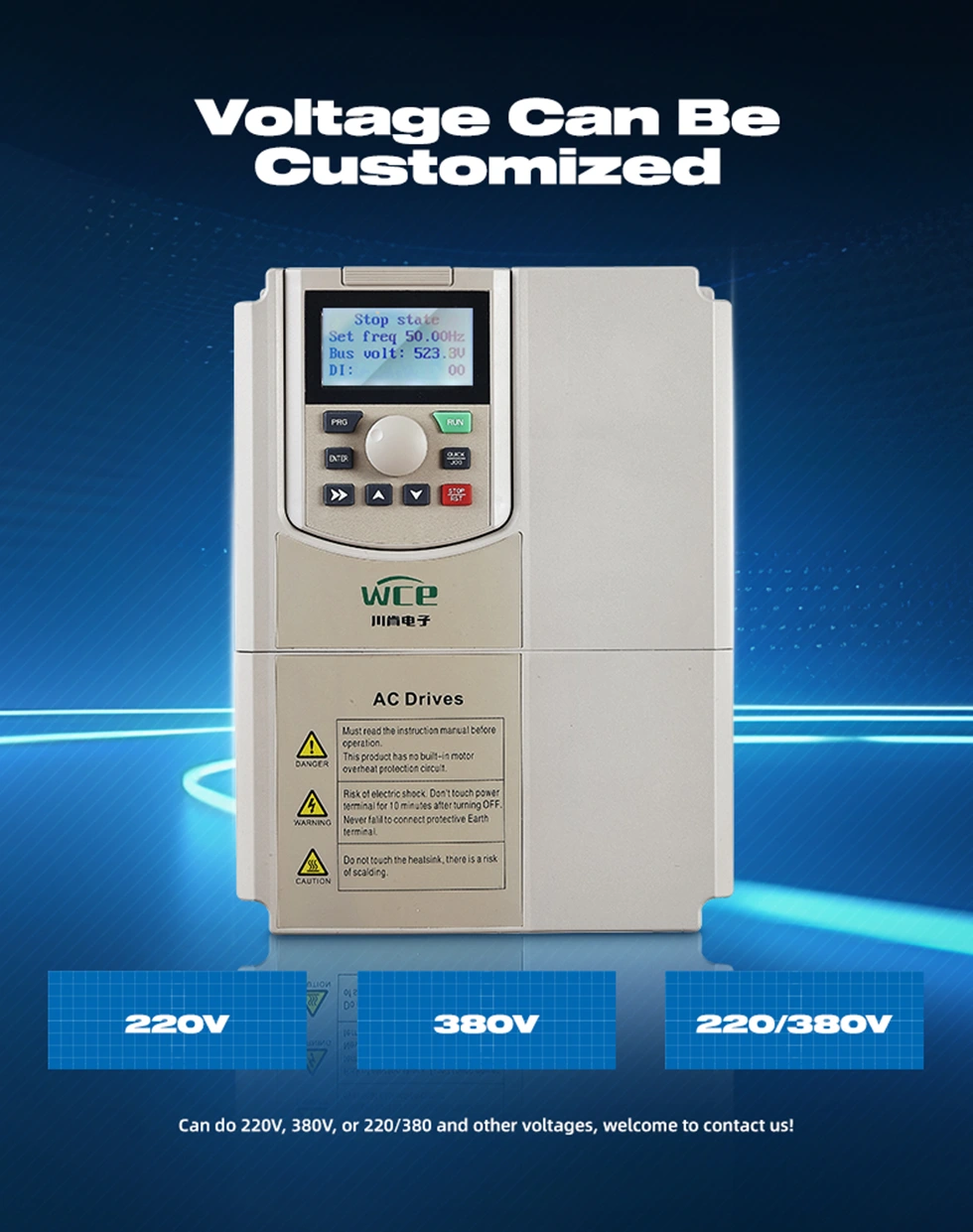

Могат да бъдат персонализирани различни видове режими на вход и изход:

1.3p 380V Вход към 380 V Изход.

2. 3P220V Вход към 3P220V изход.

3. 3P660V Вход към изход 3P660V.

4. 1P220V Вход към 3P 380V Изход.

5. 1P220V Вход към изход 3P220V.

С функцията за проследяване на скоростта може по -добре да се стартира.

Той се предлага с MODBUS RTU комуникация и също така може да внедри Modbus TCP, PRPFIBUS и Profinet чрез добавяне на разширителни карти.

VFD схема на окабеляване.
