Просто отстраняване на неизправности за VFD - IGBT 、 мост на токоизправителния мост

Предупреждение:

Преди измерването е необходимо да се гарантира, че VFD се изключва и електропроводи R, S, T и изходни линии U, V, W се отстраняват. Само след измерване на p+/n- и няма постояннотоково напрежение, операцията може да се извърши!

Измерете модула за изправител на VFD:

Първо, задайте мултицета на позицията "диод" и след това използвайте червените и черните тестови проводници на мултицета, за да следвате стъпките по -долу за откриване:

Второ, докоснете положителния терминал P (+) на DC шината с черния тестов проводник и докоснете R, S и T последователно с червения тестов проводник. Запишете показаните стойности на мултицета.

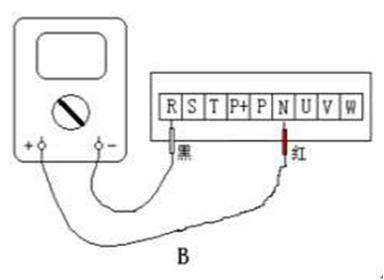

Трето, след това докоснете червения тестов водещ до отрицателния терминал N (-) на DC шината и докоснете черния тестов проводник до R, S и T последователност и запишете стойността на дисплея на мултицета.

Четвърто, ако показаните стойности на шестото измерване са основно балансирани, това показва, че няма проблем с коригирането на VFD. В противен случай модулът за коригиране в съответната позиция е повреден.

Измерете IGBT модула на VFD:

Първо, задайте мултицета на позицията "диод" и след това използвайте червените и черните тестови проводници на мултицета, за да следвате стъпките по -долу за откриване:

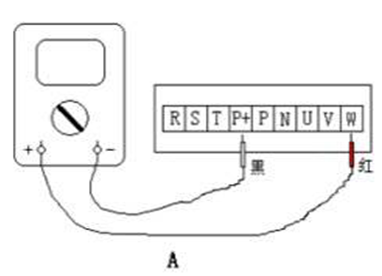

Второ, докоснете положителния терминал P (+) на DC шината с черния тестов проводник и докоснете U, V и W в последователност с червения тестов проводник. Запишете показаните стойности на мултицета.

Трето, след това докоснете червения тестов водещ до отрицателния терминал N (-) на DC шината и докоснете черния тестов водещ до U, V и W последователност и запишете стойността на дисплея на мултицета.

Четвърто, ако показаните стойности на шестото измерване са основно балансирани, това показва, че няма проблем с IGBT инвертора на VFD. В противен случай инверторът на IGBT в съответната позиция е повреден.
