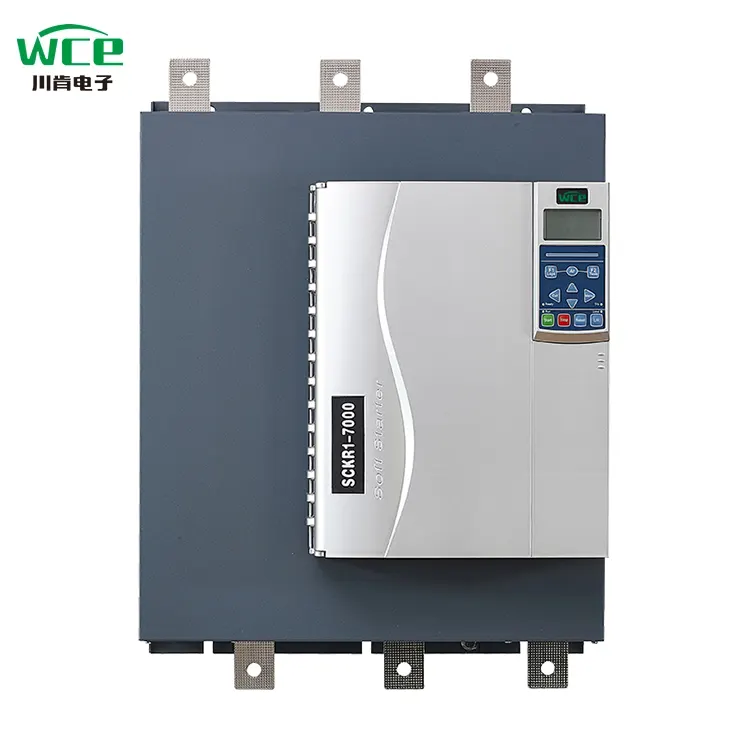

3 фаза 380V, вградена в байпас мек стартер 132kW

Интелигентно взаимодействие и удобна работа: Меките стартери от серия 7000 са оборудвани с LCD течни кристални дисплеи, включващи прост и интуитивен дизайн на интерфейса и гладко и удобно оперативно изживяване. Системата е оборудвана с 8-езикова функция на дисплея и поддържа персонализиране на специфични национални езици, като напълно отговаря на нуждите на потребителите в различни региони.

Мултикомуникация и отдалечен интелигентен контрол:Той е оборудван със стандартната функция за комуникация Modbus 485, а също така поддържа персонализирани методи за комуникация като протокол на Siemens Profibus и приложението за мобилни телефони, като помага на потребителите да постигнат ефективно отдалечено отстраняване на грешки и прецизен контрол и нарушават пространствените ограничения.

Изключителна производителност и дълготрайна издръжливост: Снабден с чисто нов персонализиран DC контактор, в сравнение с обикновените контактори на променлив ток, работата му се подобрява 3 пъти, топлината се намалява с 2,6 пъти, безопасността се повишава с 25%, енергийната ефективност достига 20%, а животът на обслужването надвишава 100 000 пъти, осигурявайки надеждна гаранция за стабилната работа на оборудването.

Ефективно разсейване на топлина и стабилна работа:Снабден с 24V високоскоростен вентилатор на постоянен ток и иновативен 360 ° всеобхватно разсейване на топлината, той осигурява силна сила на вятъра, като гарантира, че оборудването поддържа добро състояние на разсейване на топлина и стабилни характеристики по време на работа.

Дълбоко сътрудничество и надграждане на качеството: Достигнахме до дълбоко сътрудничество с Hubei Taiji, домашна компания и приехме персонализирани модули и тиристи, които са различни от общите модули на пазара. Това значително повишава капацитета на товара и поставя солидна основа за ефективната работа на оборудването.

Рационализиран дизайн, икономия на разходи:Не е необходимо да инсталирате външни байпасни контактори, ефективно да спестявате инсталационно пространство, да намалявате разходите за кабели, да опростявате процеса на инсталиране и да направите инсталацията по -удобна и по -бърза.

Иновативен контрол, лесен старт: В сравнение с конвенционалните меки предястия е добавен нов метод за стартиране на квадратен въртящ момент, осигуряващ по -голям изходен въртящ момент, постигайки лесен и плавен старт и се адаптира към по -сложни условия на труд.

Мониторинг в реално време, осигуряване на безопасността:Снабден с входен терминал PT100, той може да следи температурата на двигателя в реално време, незабавно да схване работното състояние на двигателя, ефективно предотвратява неизправности, причинени от анормална температура, и да гарантира безопасната работа на двигателя.

Хуманизиран дизайн, безгрижна инсталация: Той приема блокове за управление на включване и изпускане, като прави инсталацията и работата проста и удобна. Просто изключете терминалните блокове, за да завършите окабеляването и след това ги реинжектирайте, което значително подобрява ефективността на инсталацията.

Симулационно тестване, надеждна проверка: Той е оборудван с функция за симулация на работа. Дори когато основната схема на мекия стартер не е свързана към напрежението на захранването, тя може да симулира процеса на стартиране, работа и спиране на двигателя, като бързо потвърждавайки дали работното състояние на собствените компоненти на мекия стартер е нормално.

Аварийна поддръжка и непрекъсната работа: Добавена е функция за аварийно стартиране. Дори в случай на внезапно разбиване на една фаза на тиристора, мекият стартер все още може да поддържа нормална работа, като гарантира непрекъснатата работа на ключовото оборудване и намалява риска от изключване.

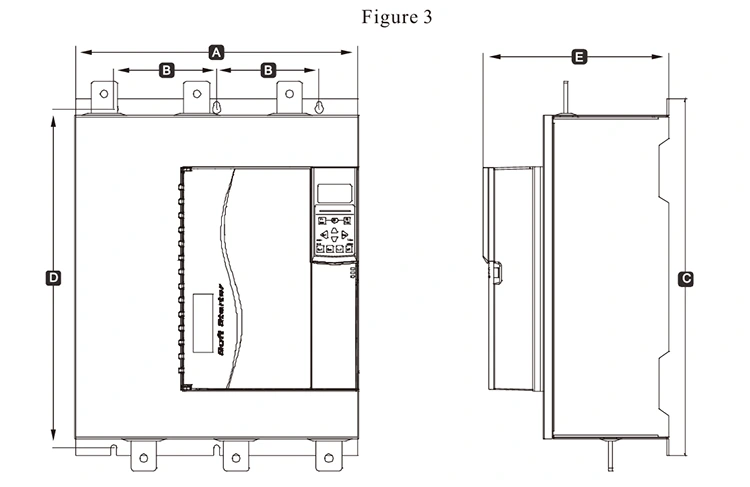

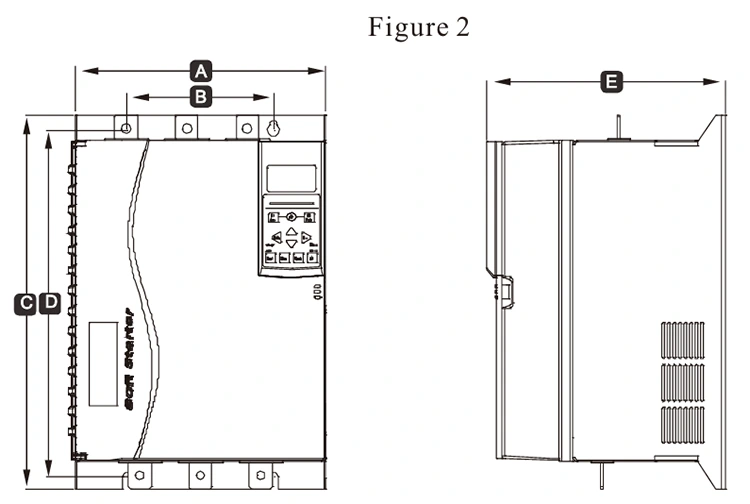

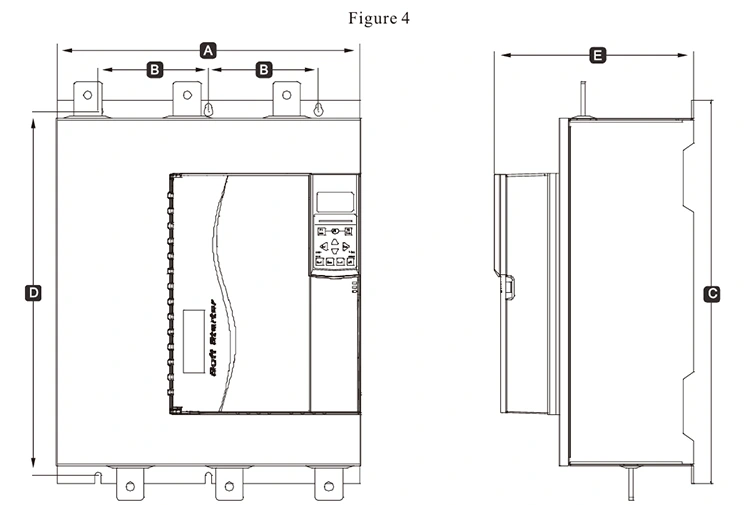

Параметър на продукта (спецификация)

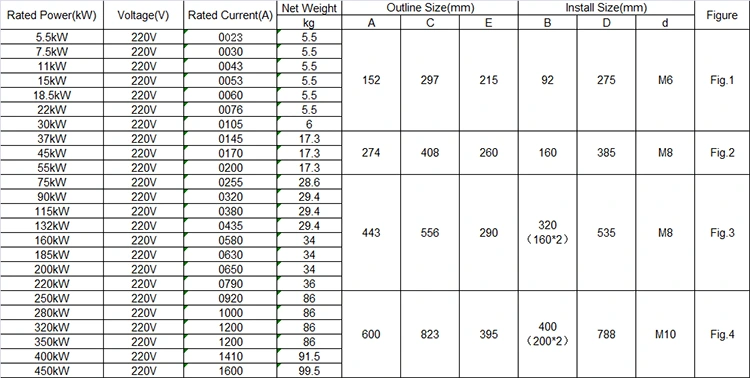

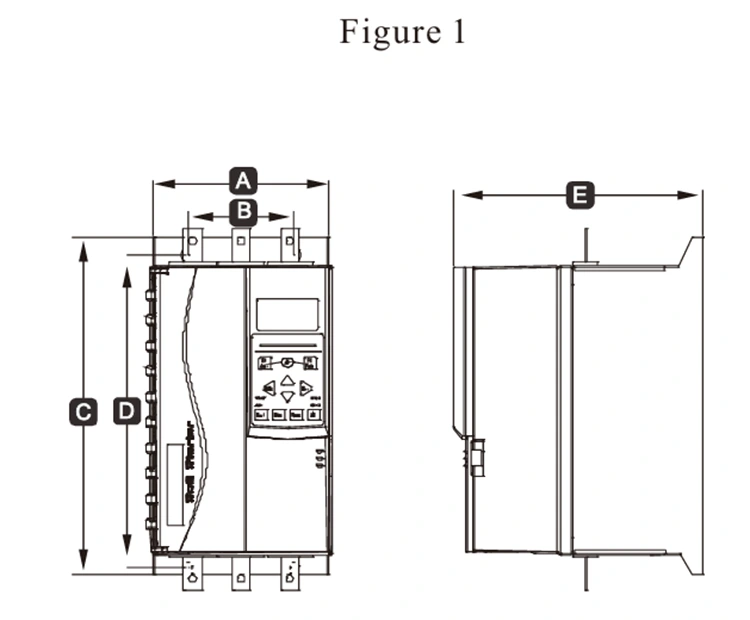

Размер, тегло и ток от 220V

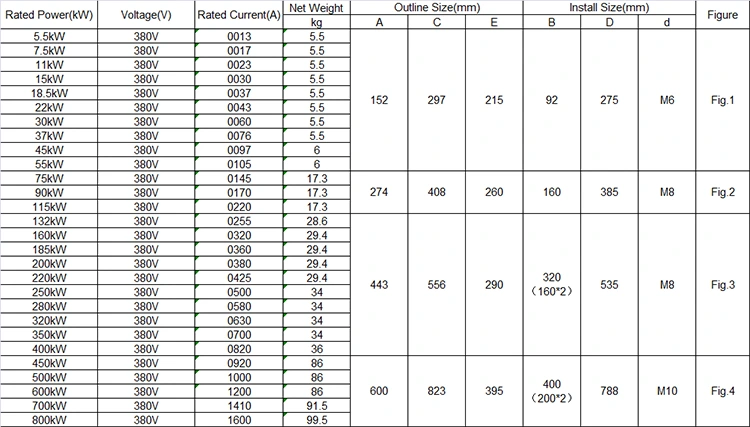

Размер, тегло и ток от 380V

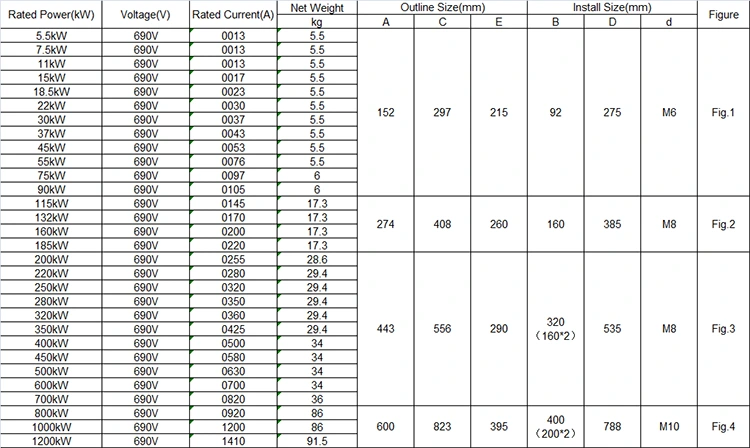

Размер, тегло и ток от 690V

Функция на продукта

1. Функция за комуникация

Предлага се с Modbus RTU комуникация, Profibus и Profinet комуникация могат да бъдат добавени чрез добавяне на разширителни карти.

2, може да бъде външна клавиатура +4 линии LCD екран

Клавиатурата може бързо да бъде поставена и отстранена, за да отговори на нуждите на отдалечена работа.

3, по -изчерпателна функция за защита на двигателя

Защита на пренапрежение, защита от напрежение, защита от свръхток, защита от претоварване, защита на прекомерно натоварване, защита на загубата на фаза, разлома на байпас, повреда на тиристор, трифазен ток на ток, защита на прегряване и др.

4, широк диапазон на напрежението на захранването

Отговарят на основното входно напрежение на захранването от 220-690V обща цел.

5. Запушителни терминали

Един набор от комуникационни терминали, пет групи цифрови входни терминали, един набор от аналогов изход, три набора от програмируеми релета ， Термисторни терминали на двигателя и температурни терминали PT100.

◆ Трифазно захранване: AC220V, AC380V, AC690V ± 10%

◆ Оценен ток: 13a-1600a,

◆ Приложим двигател: Обща клетка Тип клетка AC асинхронен двигател

◆ Стартиращ режим: рампа за напрежение, ток рампа, въртящ момент

◆ Режим на паркиране: Soft Stop, Free Stop ， Спиране на спирачките, адаптивно спиране.

◆ Логически вход: Импеданс 1.8kΩ, мощност +24V

◆ Стартова честота: Препоръчва се да започнете не повече от 10 пъти на час

◆ Ниво на защита: IP20

◆ Режим на охлаждане: въздушно охлаждане

◆ Режим на инсталиране: окачване на стена

◆ Условия на околната среда: Надморската височина надвишава 2000 метра, капацитетът трябва да бъде намален съответно, а температурата на околната среда е между -10 и +40 ° C

Съответната влажност не надвишава 95%(20 ℃ ± 5 ℃), без запалим, експлозивен, корозивен газ, без проводим прах, инсталация на закрито, добра вентилация, вибрация по -малка от 0,5 g

Приложение на продукта

Продуктите могат да се използват в металургия и химическа промишленост, компресори, кранове, общински инженерни случаи.

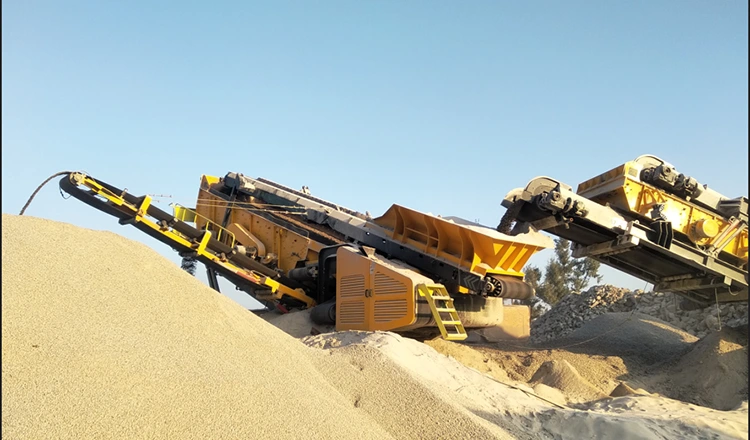

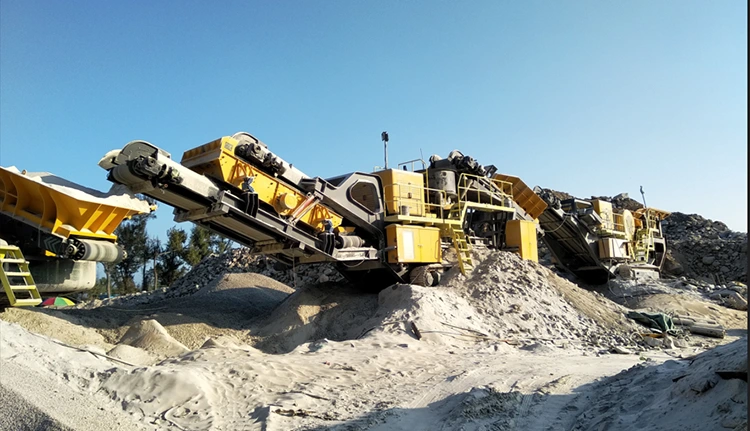

Трошачка, сортиране на камъни с различни размери.

Онлайн Soft Starter се използва широко в индустрията на Crusher, той може да се използва в Crusher за удари, челюст, дробилка, дробилка за конус, дробилка за чук и т.н. Може да се използва на гостоприемник с висока мощност, да намали началния ток, да намали механичното въздействие. Мекият стартер може автоматично да регулира изходната мощност на двигателя според действителното натоварване на дробителката. Когато трошачката е в работа без натоварване или натоварване, мекият стартер намалява напрежението и тока на двигателя, така че двигателят да работи с по-ниска мощност, така че да постигне целта на спестяването на енергия. Според статистиката, след използването на мекия стартер, консумацията на енергия на трошачката може да бъде намалена с около 10%-30%.

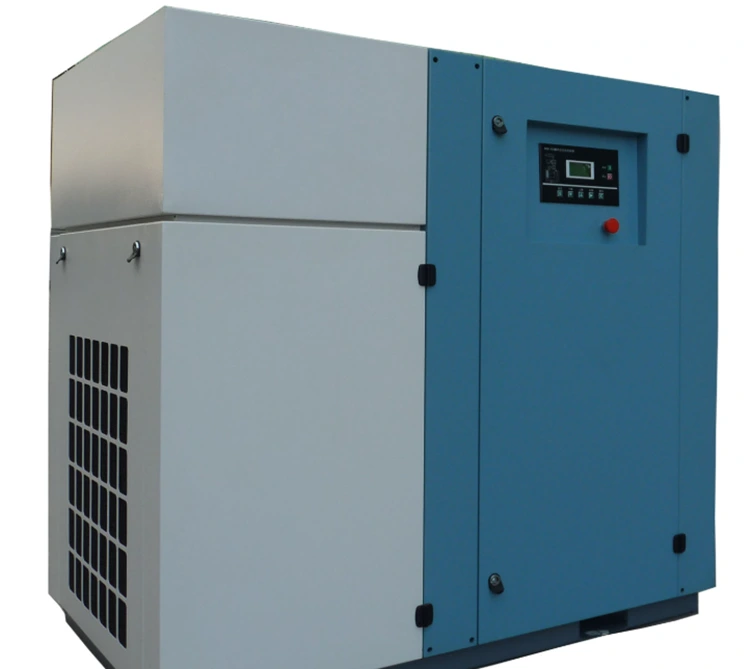

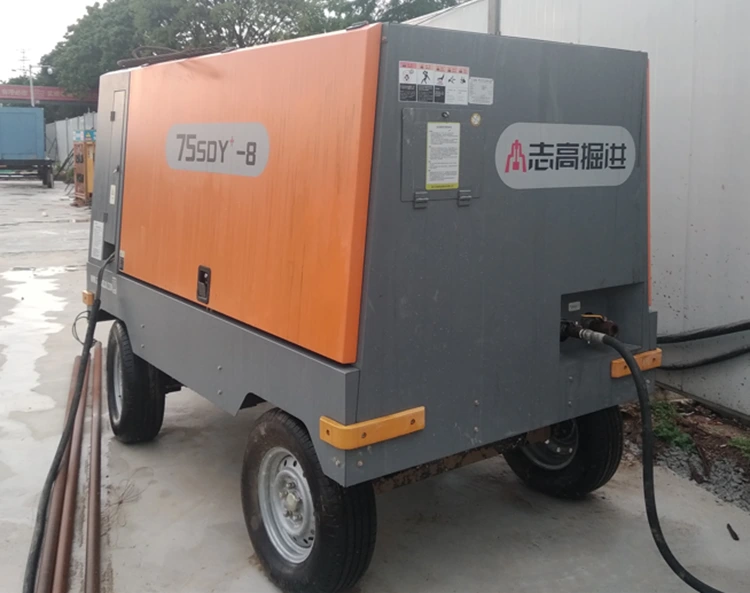

Въздушен компресор

Soft Starter Air Compressor е специален мек стартер, пригоден за различни въздушни компресори. Инсталирането на мек стартер на въздушния компресор може да направи стабилното налягане на въздуха и чрез регулатора на налягането, въздушният компресор може да продължи да работи под зададената стойност на налягането, налягането е стабилно и надеждно, а налягането може да бъде безстепенна настройка и да се регулира по всяко време. Мотор За постигане на мек старт, цикълът на живота и поддръжката на компресора ще бъде значително разширен. Обемът на изгорелите газове на въздушния компресор се контролира от скоростта на въздушния компресор, плочата на въздушния клапан в цилиндъра вече не се отваря многократно и затваря, а условията на труд като седалката на клапана и пружината са значително подобрени, което избягва рязкото поток и въздействието на газ с висока температура и високо налягане и намалява работното натоварване.

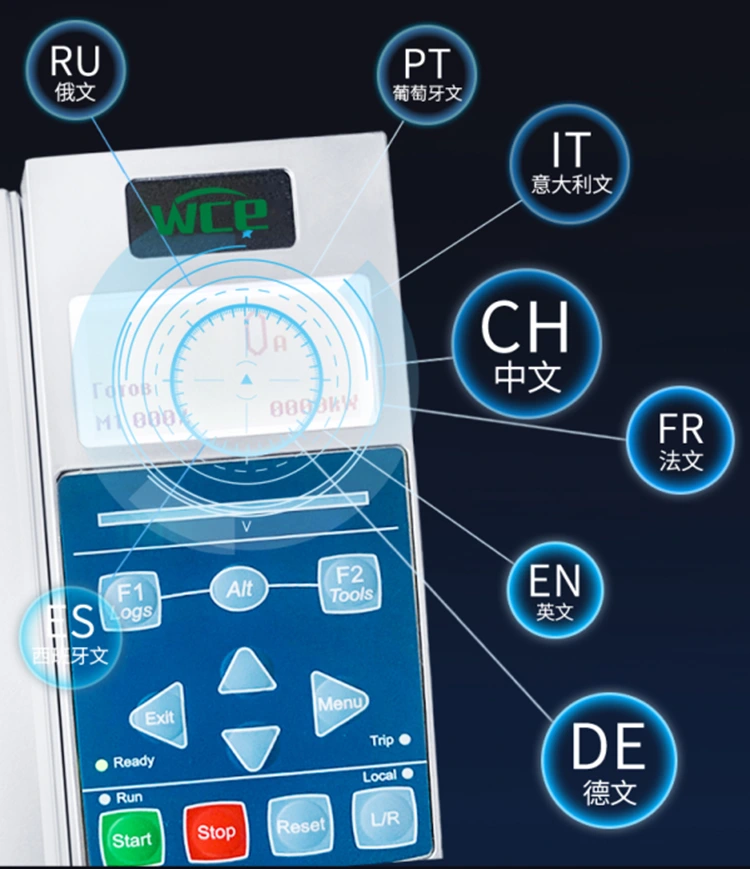

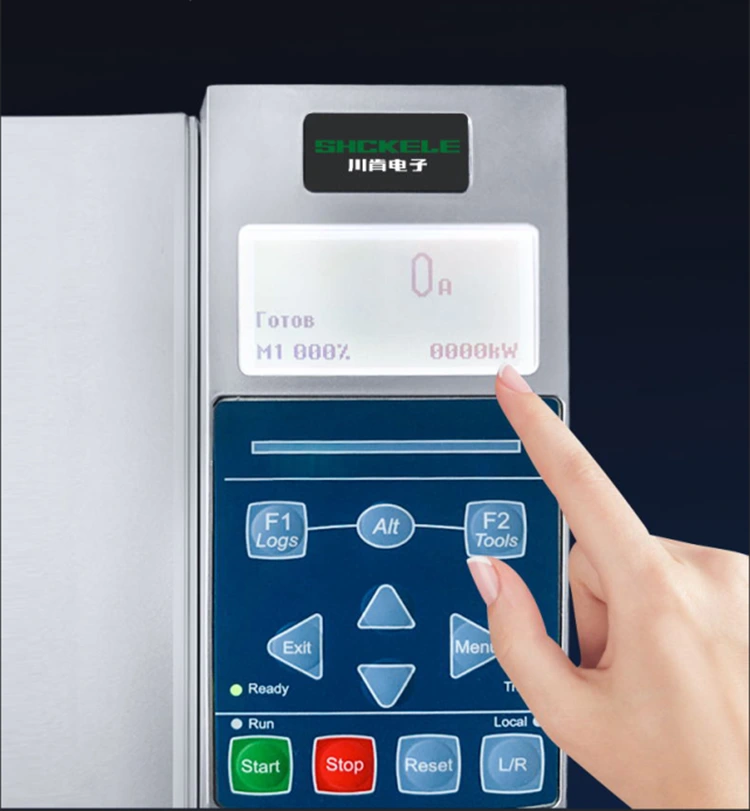

LCD дисплей с висока разделителна способност LCD, лесен за работа. Той се предлага с множество национални езикови дисплеи и може да бъде персонализиран, когато е необходимо. Клавиатурата е включена и лесна за преместване.

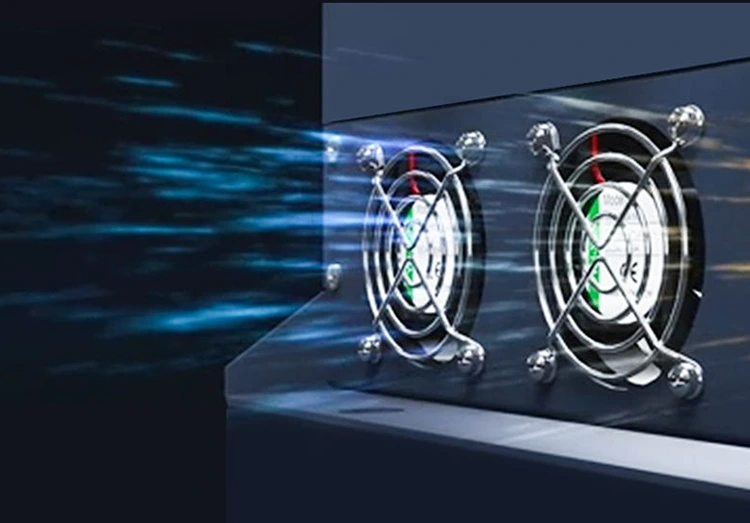

Тиристорът с вътрешен байпас мек стартер работи само по време на стартиране и преминава към контактора по време на работа, така че генерира по -малко топлина. Въпреки това, ние все още инсталирахме вентилатор, за да охлади контактора. Инсталирайте вентилатор, за да го охладите. Всички меки стартери от 75kW и над 7000 серии са оборудвани с 24V високоскоростни DC вентилатори, осигуряващи 360 ° всеобхватно разсейване на топлина и по-силна сила на вятъра. Той не само намалява неочакваните изключвания, причинени от прегряване, но и значително удължава експлоатационния живот на мекия стартер.

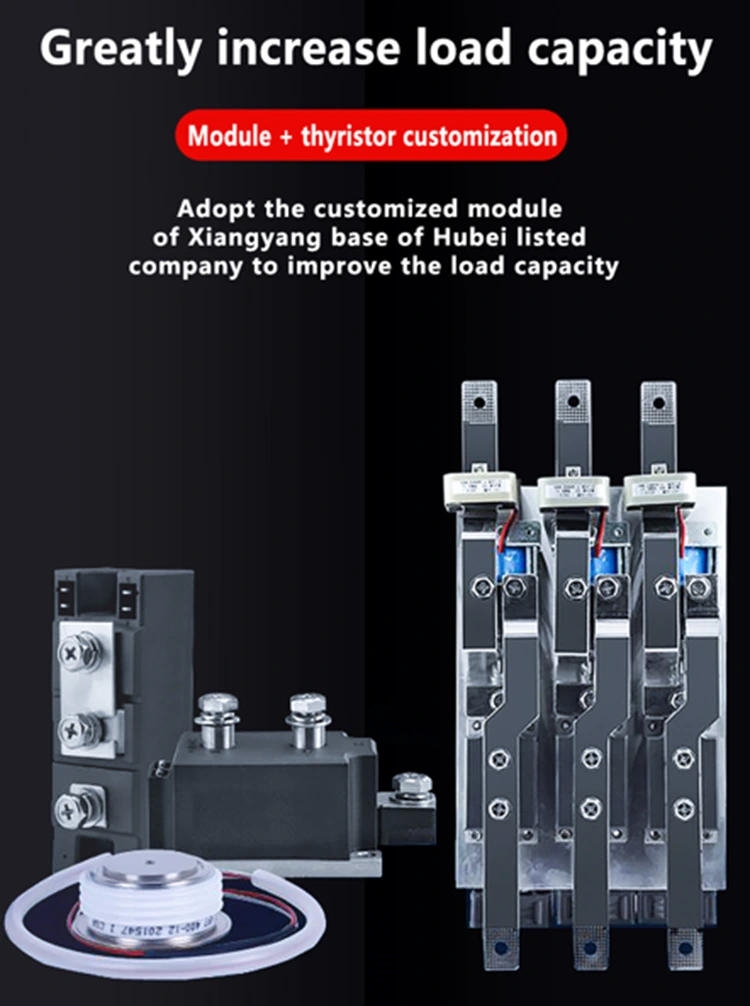

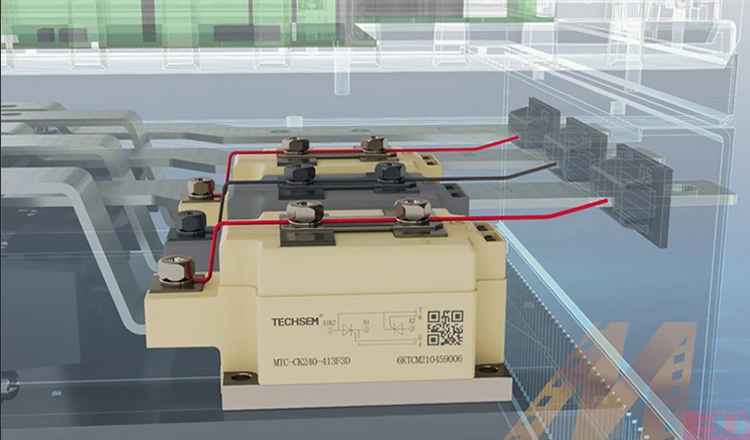

Имаме дълбоко сътрудничество с Hubei Taiji, домашна компания, изброена, и използваме персонализирани модули и тиристори, различни от общите модули, доставени на пазара, за да подобрим товарния капацитет. Нашите DC контактори също са специално персонализирани, всички с сребърни контакти. Контактната повърхност на контактите е по -голяма и може да постигне близо 100 000 времена на ангажираност, като значително увеличава експлоатационния живот.

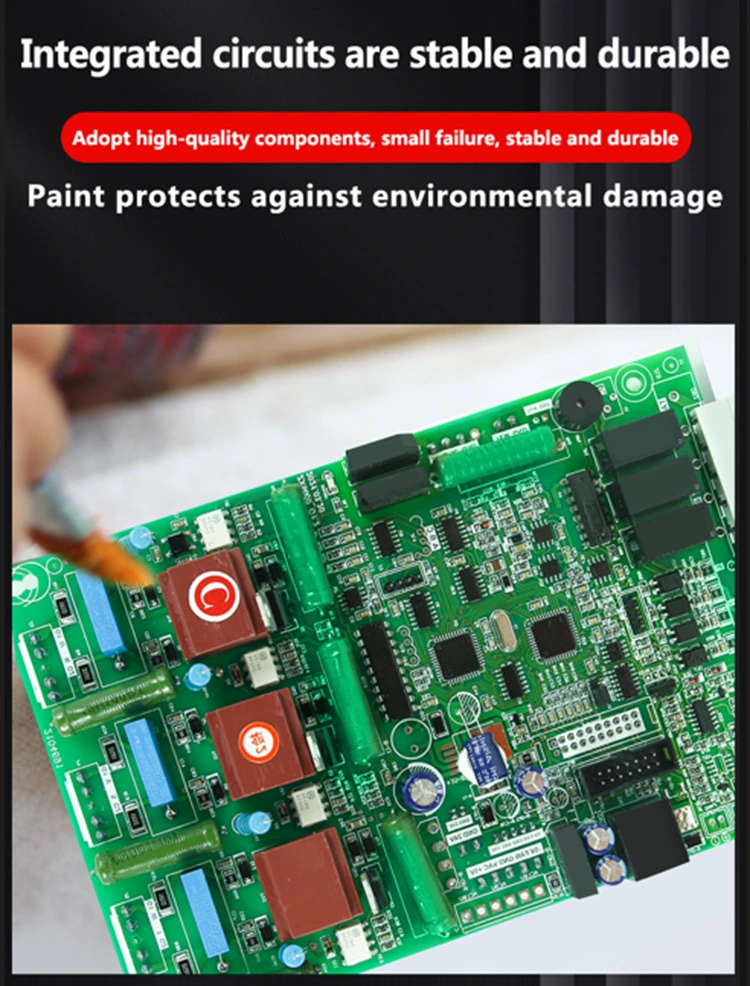

The main purpose of the soft starter circuit board brush paint (usually three anti-paint, insulating paint or moisture-proof coating) is to protect the stability and life of the circuit board in a complex working environment, in order to ensure the service life of the circuit board is longer, we all use high-quality patches and plug-ins, the probability of failure is very low, and all use the machine spray three anti-paint, moisture-proof, dustproof, anti-short верига. Повишена издръжливост и безопасност.

Уникалната функция за аварийна работа. Конвенционалните меки начинаещи не могат да работят, когато една фаза на тиристора е повредена. Функцията за аварийна експлоатация на серията 7000 позволява на мекия стартер все още да работи при спешни случаи, когато една фаза на тиристора е разрушена, намалявайки икономическите загуби, причинени от щетите на машината и изключването на потребителите.

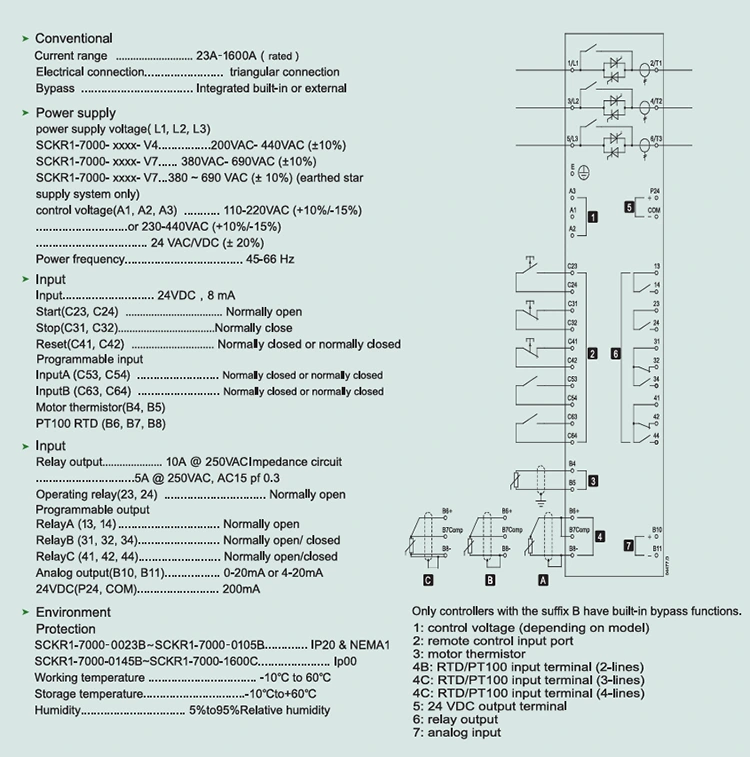

Мека схема за окабеляване на стартер.
