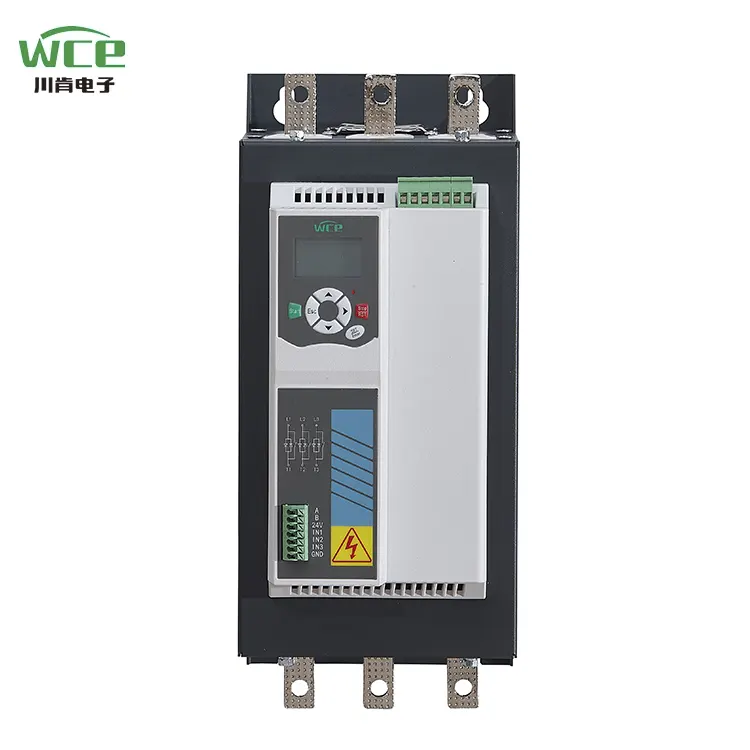

3 фаза 380V, вградена в байпас мек стартер 100hp 150a

Интелигентно взаимодействие и удобна работа: 3 -фазовият 380V, вграден в байпас мек стартер 100hp 150a, е оборудван с LCD течен кристален дисплей. Дизайнът на интерфейса е прост и интуитивен, а експлоатационният опит е гладък и удобен. Системата е оборудвана с дисплейни функции както на китайски, така и на английски език и поддържа персонализиране на специфични национални езици, като напълно отговаря на нуждите на потребителите в различни региони.

Мултикомуникация и отдалечен интелигентен контрол: Той е оборудван със стандартната функция за комуникация Modbus 485, а също така поддържа персонализирани методи за комуникация като протокол на Siemens Profibus и приложението за мобилни телефони, като помага на потребителите да постигнат ефективно отдалечено отстраняване на грешки и прецизен контрол и нарушават пространствените ограничения.

Изключителна производителност и дълготрайна издръжливост: Снабден с чисто нов персонализиран DC контактор, в сравнение с обикновените контактори на променлив ток, работата му се подобрява 3 пъти, топлината се намалява с 2,6 пъти, безопасността се повишава с 25%, енергийната ефективност достига 20%, а животът на обслужването надвишава 100 000 пъти, осигурявайки надеждна гаранция за стабилната работа на оборудването.

Ефективно разсейване на топлина и стабилна работа: Снабден с 24V високоскоростен вентилатор на постоянен ток и иновативен 360 ° всеобхватно разсейване на топлината, той осигурява силна сила на вятъра, като гарантира, че оборудването поддържа добро състояние на разсейване на топлина и стабилни характеристики по време на работа.

Дълбоко сътрудничество и надграждане на качеството: Достигнахме до дълбоко сътрудничество с Hubei Taiji, домашна компания и приехме персонализирани модули и тиристи, които са различни от общите модули на пазара. Това значително повишава капацитета на товара и поставя солидна основа за ефективната работа на оборудването.

Рационализиран дизайн, икономия на разходи:Не е необходимо да инсталирате външни байпасни контактори, ефективно да спестявате инсталационно пространство, да намалявате разходите за кабели, да опростявате процеса на инсталиране и да направите инсталацията по -удобна и по -бърза.

Хуманизиран дизайн, безгрижна инсталация: Той приема гнездо за контрол на пресата, който е прост и удобен за инсталиране и работа. Просто натиснете терминала, за да завършите окабеляването, и след това го освободете, за да фиксирате проводника, което значително подобрява ефективността на инсталацията.

Симулационно тестване, надеждна проверка: Той е оборудван с функция за симулация на работа. Дори когато основната схема на мекия стартер не е свързана към напрежението на захранването, тя може да симулира процеса на стартиране, работа и спиране на двигателя, като бързо потвърждавайки дали работното състояние на собствените компоненти на мекия стартер е нормално.

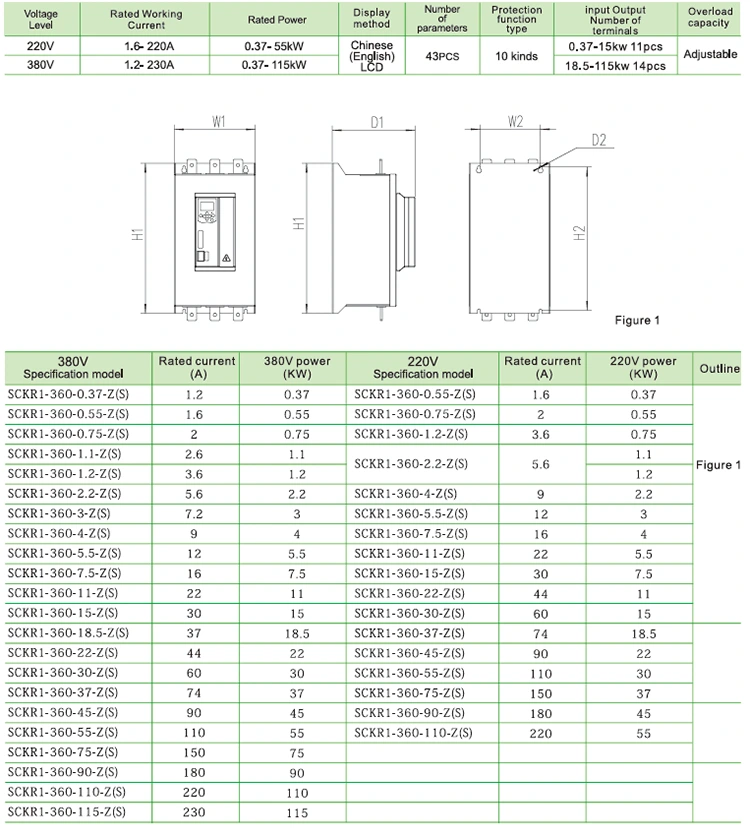

Параметър на продукта (спецификация)

Функция на продукта

1. Функция за комуникация

Предлага се с Modbus RTU комуникация, Profibus и Profinet комуникация могат да бъдат добавени чрез добавяне на разширителни карти.

2, може да бъде външна клавиатура +4 линии LCD екран

Клавиатурата може бързо да бъде поставена и отстранена, за да отговори на нуждите на отдалечена работа.

3, по -изчерпателна функция за защита на двигателя

Защита на пренапрежение, защита от напрежение, защита от свръхток, защита от претоварване, защита на прекомерно натоварване, защита на загубата на фаза, разлома на байпас, повреда на тиристор, трифазен ток на ток, защита на прегряване и др.

4, широк диапазон на напрежението на захранването

Отговарят на основното входно напрежение на захранването от 220-380V обща цел.

5. Запушителни терминали

Един набор от комуникационни терминали, четири групи цифрови входни терминали, един набор от аналогов изход, два набора от програмируеми релета

◆ Трифазно захранване: AC220V, AC380V ± 10%

◆ Оценен ток: 1.2a-230a,

◆ Приложим двигател: Обща клетка Тип клетка AC асинхронен двигател

◆ Стартиращ режим: рампа за напрежение, ток рампа, въртящ момент

◆ Режим на паркиране: Soft Stop, Free Stop ， Спиране на спирачките, адаптивно спиране.

◆ Логически вход: Импеданс 1.8kΩ, мощност +24V

◆ Стартова честота: Препоръчва се да започнете не повече от 10 пъти на час

◆ Ниво на защита: IP20

◆ Режим на охлаждане: въздушно охлаждане

◆ Режим на инсталиране: окачване на стена

◆ Условия на околната среда: Надморската височина надвишава 2000 метра, капацитетът трябва да бъде намален съответно, а температурата на околната среда е между -10 и +40 ° C

Съответната влажност не надвишава 95%(20 ℃ ± 5 ℃), без запалим, експлозивен, корозивен газ, без проводим прах, инсталация на закрито, добра вентилация, вибрация по -малка от 0,5 g

Приложение на продукта

Продуктът може да се използва в случаи като вентилатори, водни помпи, напояване на земеделските земи и транспортиране на хоризонтален транспортьор.

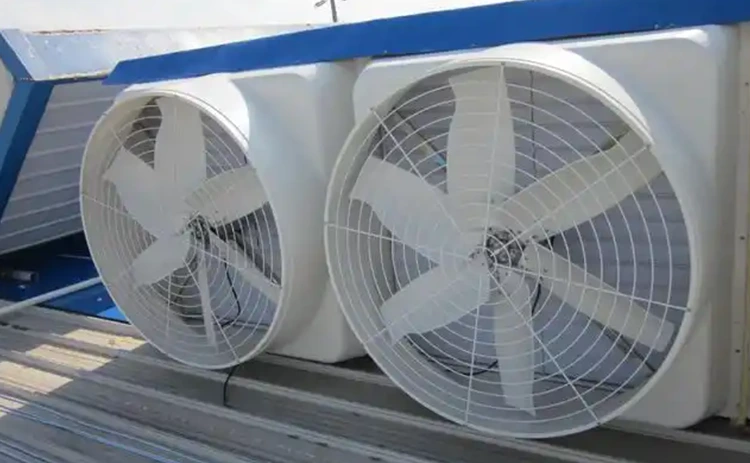

Фенове

Мекият стартер не само значително намалява триенето и инерцията на вентилатора поради голямата инерция на острието и ротора, но също така избягва повреда на лагера на вентилатора, колан, острие и други части поради прекомерен мигновено въртящ момент. Меките стартери на SCKR1-360 SCKR1-360, с техните високи алгоритми за съвместимост и енергоспестяване, могат да покрият различни нужди от малки вентилатори до големи индустриални фенове, помагайки на компаниите да постигнат зелено и ефективно производство. Прилагането на мекия стартер върху вентилатора ефективно решава проблемите на високия начален ток и механичния шок, особено за сценария, който не изисква регулиране на скоростта, но се нуждае от нежно начало и спиране. Настройките на разумния избор и параметрите са ключови, което може значително да подобри надеждността и икономията на системата.

Полетно напояване

В сравнение с честотните преобразуватели, меките начинаещи струват по -малко и са подходящи за сценарии за напояване без регулиране на скоростта. В полевата напоителна система мекият стартер действа главно върху трифазния асинхронен двигател, който задвижва водната помпа, и приема началния старт на наклона на напрежението или токът с ограничен старт, така че скоростта на двигателя постепенно се увеличава от нула до номиналната скорост, като се избягва моменталния висок ток, генериран от традиционния директен старт. Когато се изключи, незадължителната функция на мекото спиране, чрез линейно намаляване на напрежението, за да се намали леко скоростта на помпата, инхибира ефекта на водния чук. Мекият стартер ефективно решава проблемите на високото въздействие на тока, механичната концентрация на напрежение и ефекта на водния чук на двигателя на помпата чрез гъвкаво управление на Start-Stop и множество защитни механизми в полевата напоителна система и значително подобрява надеждността и икономията на системата.

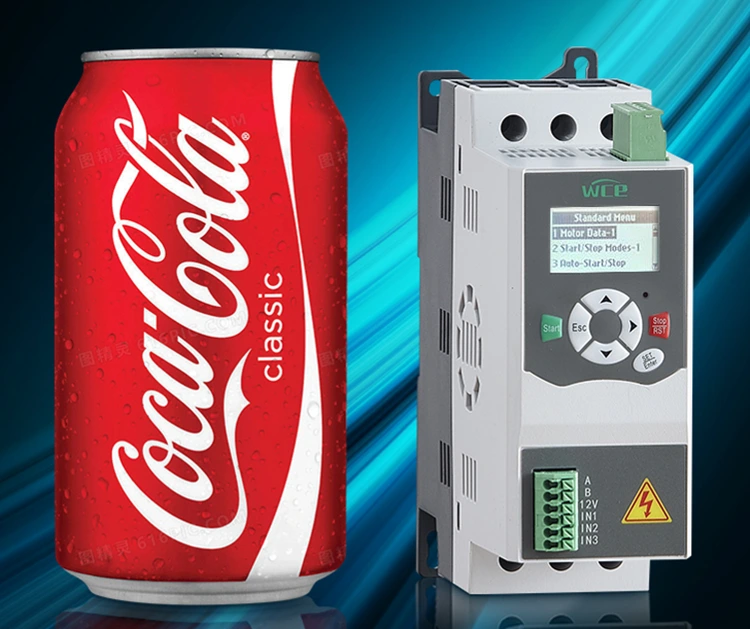

С по-малък размер и обем, той може директно да замени контактори със звезди, спестявайки материали и пространство.

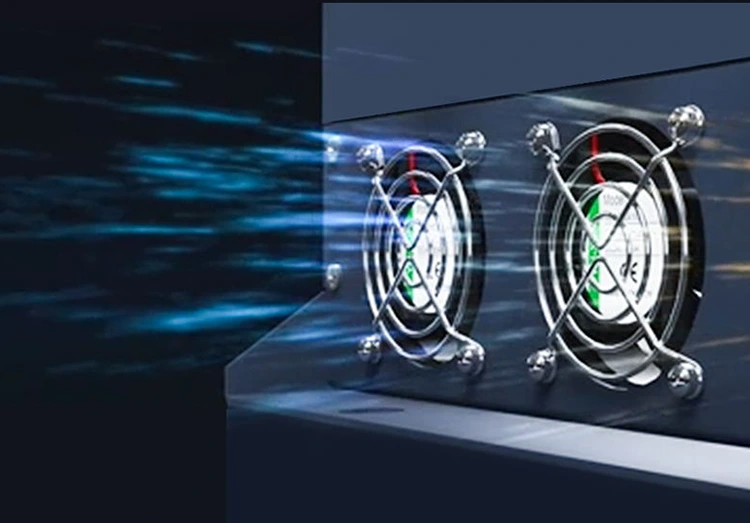

Тиристорът с вътрешен байпас мек стартер работи само по време на стартиране и преминава към контактора по време на работа, така че генерира по -малко топлина. Въпреки това, ние все още инсталирахме вентилатор, за да охлади контактора. Инсталирайте вентилатор, за да го охладите. Меките стартери на All18.5kW и над 360 серии са оборудвани с 24V високоскоростни DC вентилатори, осигурявайки 360 ° всеобхватно разсейване на топлина и по-силна сила на вятъра. Той не само намалява неочакваните изключвания, причинени от прегряване, но и значително удължава експлоатационния живот на мекия стартер.

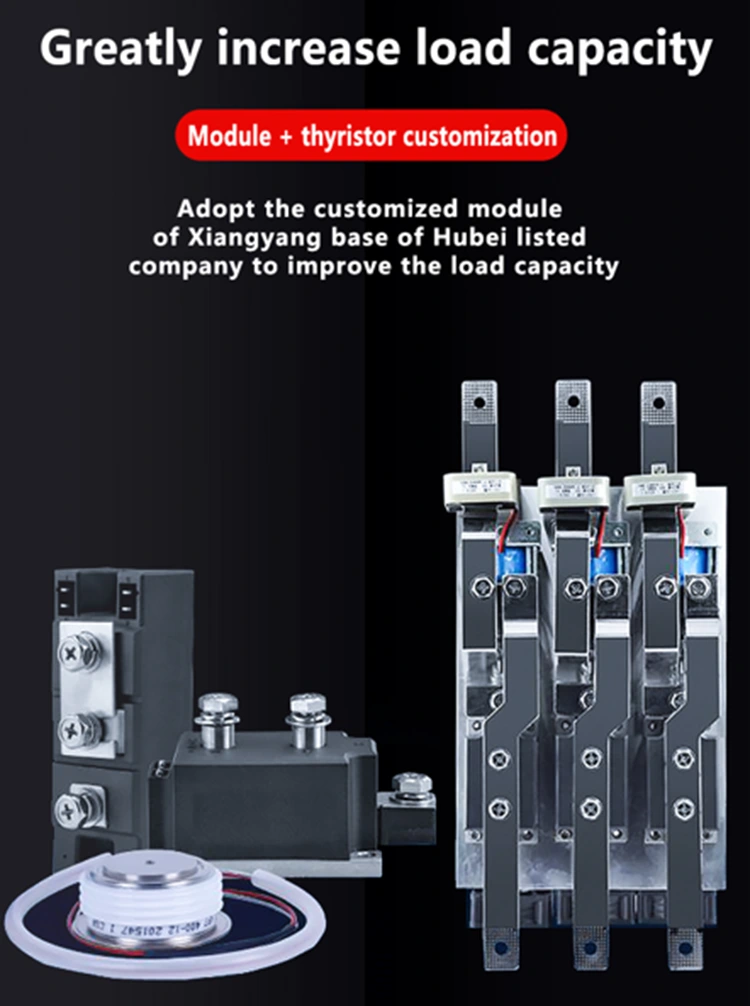

Имаме дълбоко сътрудничество с Hubei Taiji, домашна компания, изброена, и използваме персонализирани модули и тиристори, различни от общите модули, доставени на пазара, за да подобрим товарния капацитет. Нашите DC контактори също са специално персонализирани, всички с сребърни контакти. Контактната повърхност на контактите е по -голяма и може да постигне близо 100 000 времена на ангажираност, като значително увеличава експлоатационния живот.

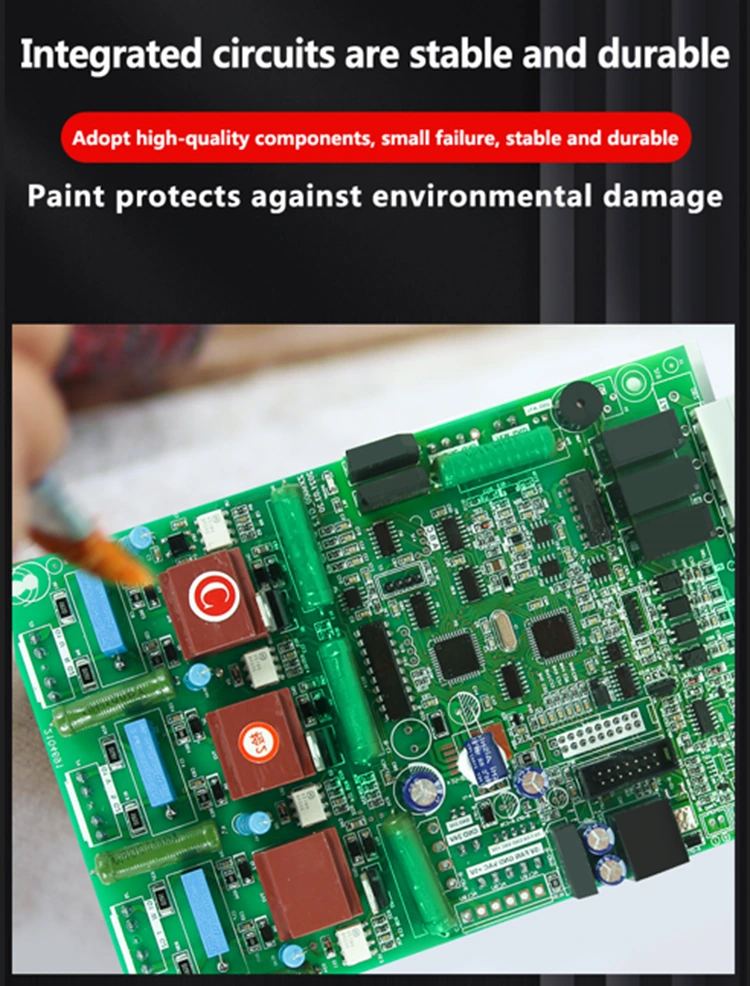

The main purpose of the soft starter circuit board brush paint (usually three anti-paint, insulating paint or moisture-proof coating) is to protect the stability and life of the circuit board in a complex working environment, in order to ensure the service life of the circuit board is longer, we all use high-quality patches and plug-ins, the probability of failure is very low, and all use the machine spray three anti-paint, moisture-proof, dustproof, anti-short верига. Повишена издръжливост и безопасност.

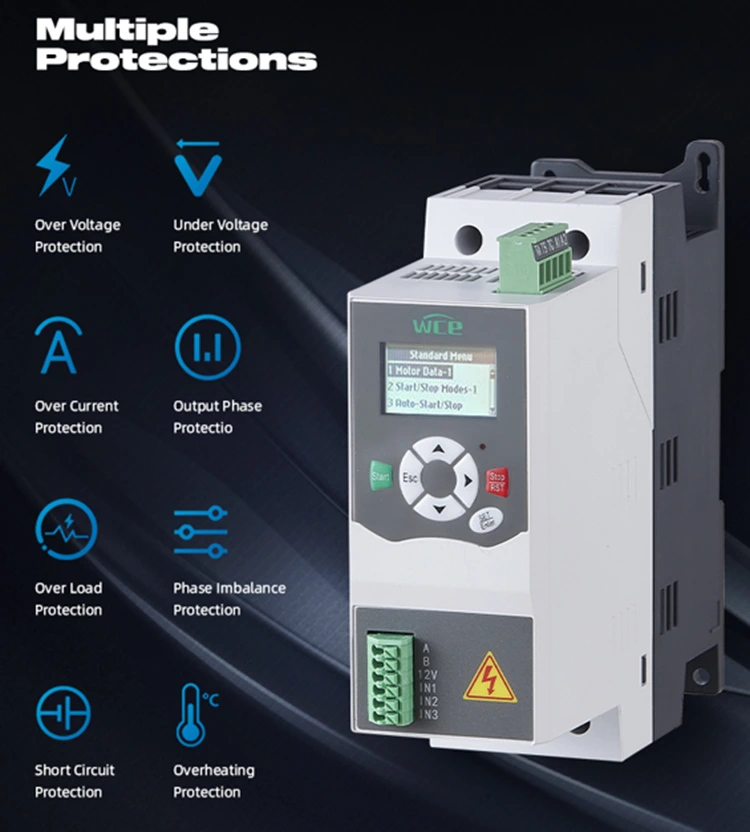

Множество функции за защита: защита от напрежение, защита на пренапрежение, защита от прекомерно ток, защита на претоварването, защита на загубата на фаза, трифазна защита на дисбаланса и т.н.

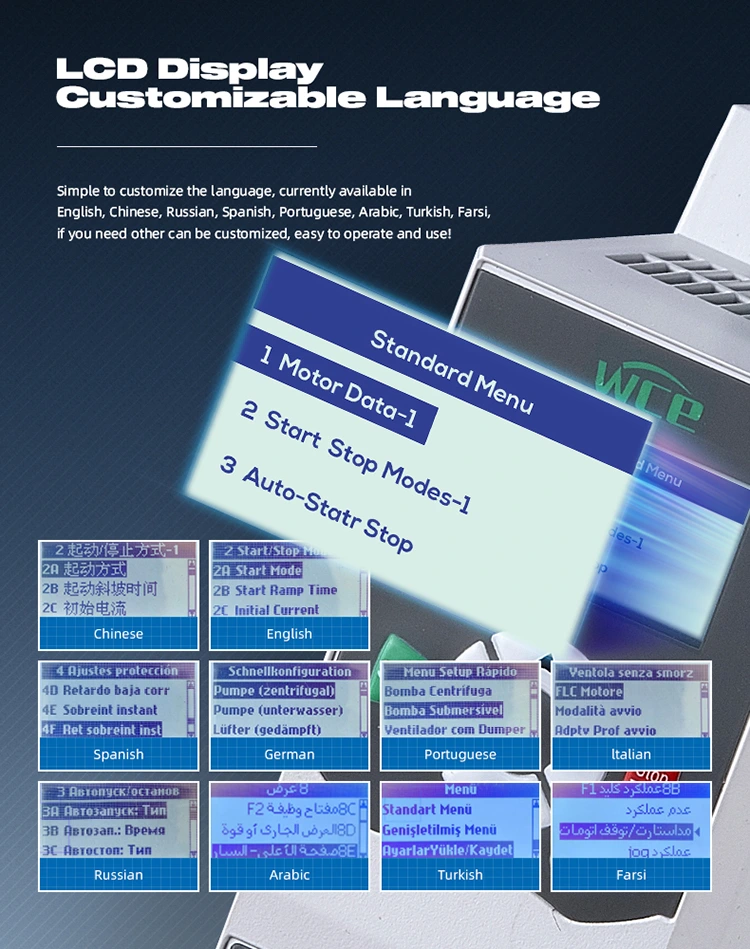

LCD дисплей с висока разделителна способност LCD, лесен за работа. Той се предлага с множество национални езикови дисплеи и може да бъде персонализиран, когато е необходимо.

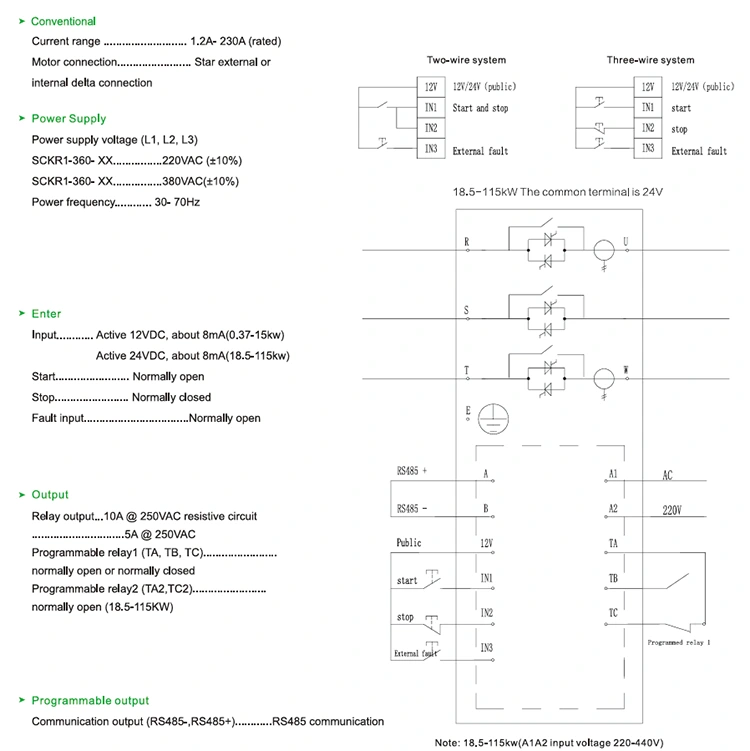

Мека схема за окабеляване на стартер.
