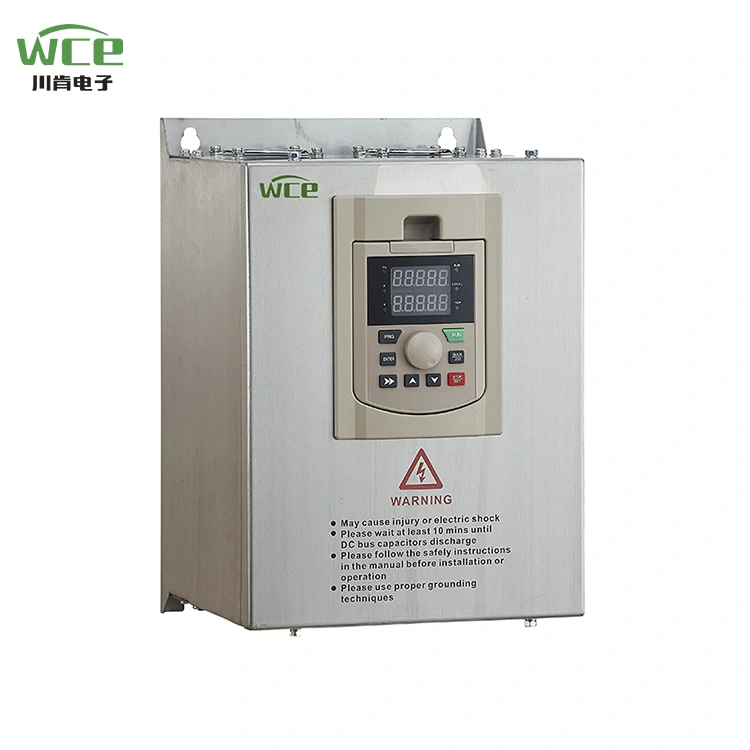

Водна помпа AC задвижване 220V 380V

SCK300 сериите на WCE са високоефективни, многофункционални дискове, проектирани за индустриална автоматизация, широко използвани при вентилатори, помпи, конвейерни ленти, дробилки и друго оборудване. Ядрото му приема усъвършенствана технология за контрол на вектора, която има характеристиките на точността на регулиране на високата скорост, спестяването на енергия и високата ефективност, стабилната работа и т.н., и може да отговори на нуждите на различни индустриални сценарии. Ние също така направихме персонализирани решения за мобилни Crusher Inverter Control Cabinets, които работят перфектно на много места в цялата страна.

Параметър на продукта (спецификация)

Функция на продукта

● I/O функции

◆ Входно напрежение диапазон: 220V/380V/660V ± 15%

◆ Входната честотна диапазон: 47 ~ 63Hz

◆ Обхват на изходното напрежение: 0 ~ Номинално входно напрежение

Диапазон на честотата на изхода: 0 ~ 400Hz

● Функционални функции

◆ Режим на настройка на честотата: цифрова настройка, аналогова настройка, серийна комуникация, многостепенна, PID настройка и т.н.

◆ Функция за управление на PID

◆ Мултистерна функция за управление: 16 контрол на скоростта

◆ Функция за контрол на честотата на люлеене

◆ Незабавна повреда на захранването, без да се спира функцията

◆ Функция за бърз/джогинг: многофункционален кратък ключ, свободно дефиниран от потребителите

◆ Функция за регулиране на автоматичното напрежение: Когато напрежението на захранващата мрежа се промени, то може автоматично да поддържа постоянното напрежение на изхода

◆ Осигурете до 25 вида функции за защита на неизправностите: над ток, над напрежение, под напрежение, над температура, загуба на фаза, претоварване и други функции за защита

● Характеристики на периферния интерфейс

◆ Програмируем цифров вход: 8 вход

◆ Програмируем аналогов вход: AI1: 0 ~ 10V вход, AI2: 0 ~ 10V или 0 ~ 20mA вход

Open Open Collector Exput: 1 изход

◆ Релеен изход: 2 изхода

◆ Аналогов изход: 2 изхода, 0/4 ~ 20mA или 0 ~ 10V съответно

● Технически характеристики на ефективността

◆ Режим на контрол: Няма PG векторно управление, V/F контрол, контрол на въртящия момент.

◆ Капацитет на претоварване: 150% с номинална текуща 60 -те години; 180% оценен ток 10s

◆ Стартиращ въртящ момент: Без контрол на PG вектор: 0,5Hz/150% (SVC)

◆ Съотношение на скоростта: Няма PG векторна контрола: 1: 100

Приложение на продукта

Продуктите могат да се използват при минно дело, вентилатори, помпи, ново енергийно оборудване и други поводи.

Полетно напояване

При селскостопанско напояване VFD за подаване на водоснабдяване с постоянно налягане е почти стандартно. На първо място, в процеса на стартиране на помпата, VFD постепенно може да увеличи работната си честота, така че помпата да може да работи бавно, така че водата да не причини твърде голямо влияние върху тръбопровода. След това VFD може да се използва заедно с манометър за отдалечено налягане или сензор за налягане, за да се изравни налягането в нашите тръби. И накрая, VFD може да контролира тръбопровода за защита на налягането, но и чрез собственото си претоварване, претоварване, свръхналягане, защита на налягането, за да намали щетите на помпата.

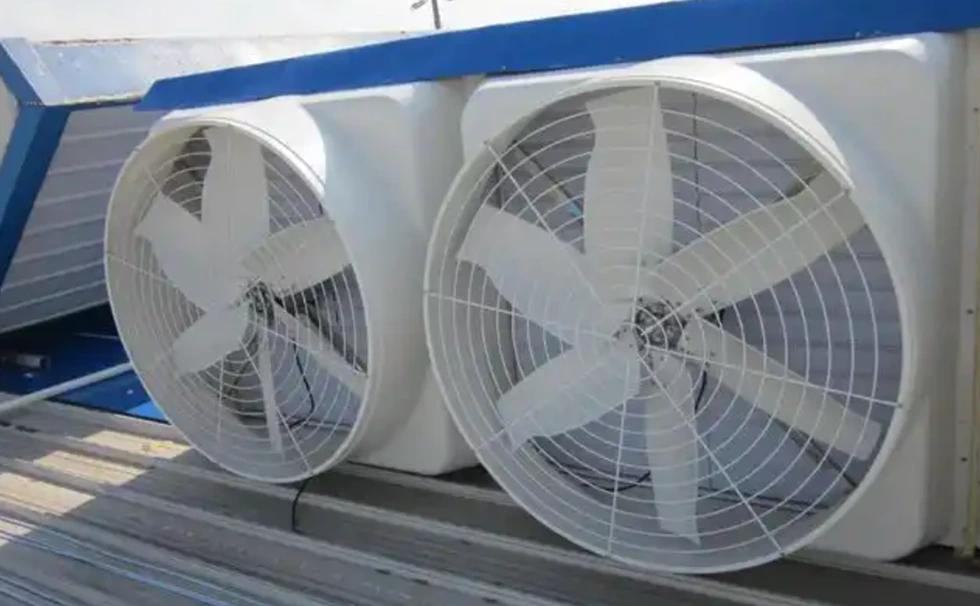

Фенове

Прилагането на честотен преобразувател в областта на вентилаторите не само намалява значително консумацията на енергия, но също така подобрява точността на системата и нивото на автоматизация чрез интелигентен контрол. Серията SCK300 на WCE, с високите му алгоритми за съвместимост и икономия на енергия, може да покрие разнообразните нужди на малките вентилатори към големите индустриални фенове, помагайки на компаниите да постигнат зелено и ефективно производство.

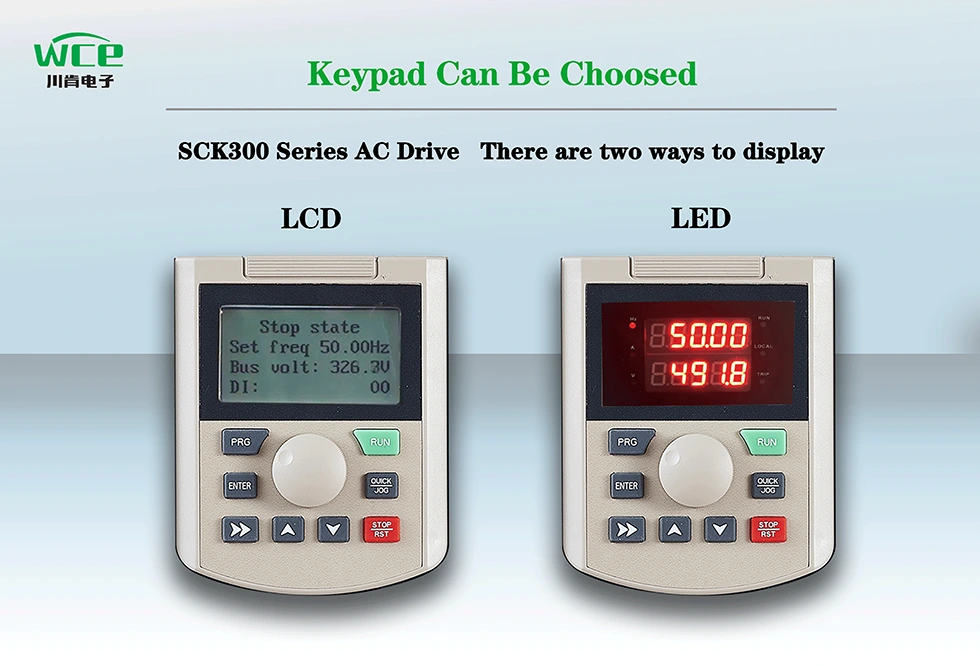

LCD показва множество езикови текст и графики, LED номера на дисплея, по -интуитивни, според вашите предпочитания

VFD обемът е голяма структура, по -голям радиатор, скорост на използване на продукта може да работи нормално в гореща среда като тропически.

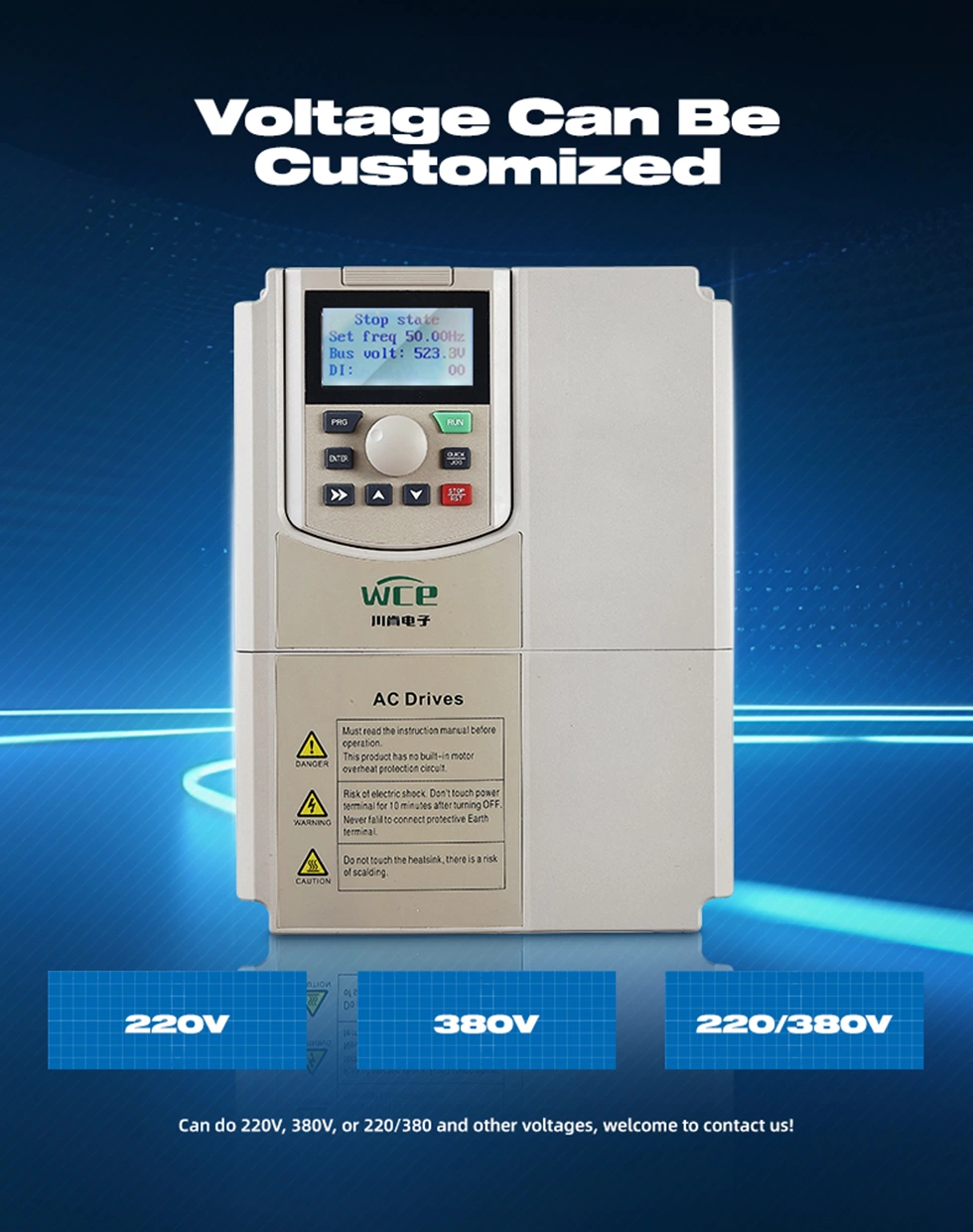

Могат да бъдат персонализирани различни видове режими на вход и изход:

1.3p 380V Вход към 380 V Изход.

2. 3P220V Вход към 3P220V изход.

3. 3P660V Вход към изход 3P660V.

4. 1P220V Вход към 3P 380V Изход.

5. 1P220V Вход към изход 3P220V.

С функцията за проследяване на скоростта може по -добре да се стартира.

Той се предлага с MODBUS RTU комуникация и също така може да внедри Modbus TCP, PRPFIBUS и Profinet чрез добавяне на разширителни карти.

VFD схема на окабеляване.
